Как я могу создать слепое отверстие в теле?

Ответ

В RFEM можно создать слепые отверстия в твердом теле с помощью сплошного перекрестка.

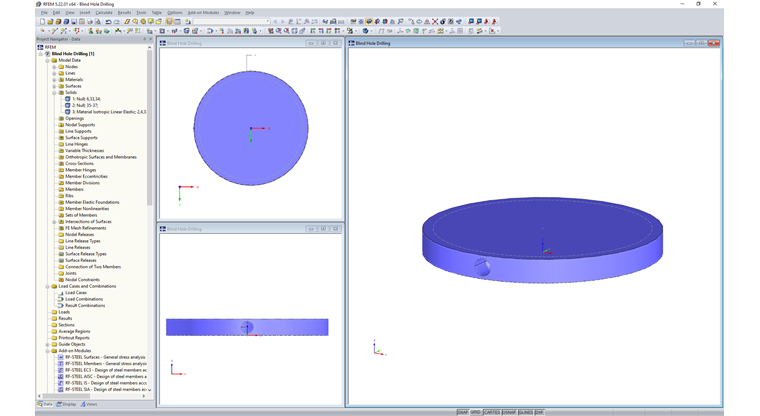

Для преобразования требуется два действительных тела. Одно тело представляет собой просверленный конструктивный компонент, а другое твердое тело представляет собой упрощенное сверло. Упрощенный объем сверла должен состоять из цилиндрического стержня с нанесенным конусным наконечником. Диаметр стержня должен быть смоделирован с диаметром глухих отверстий, а длина хвостовика больше, чем глубина глушителя.

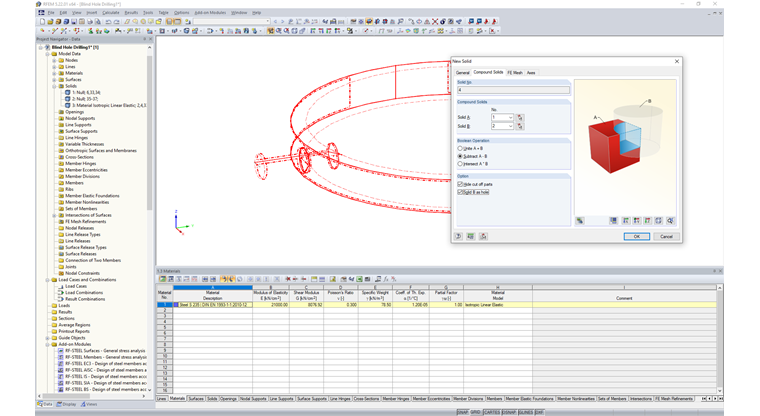

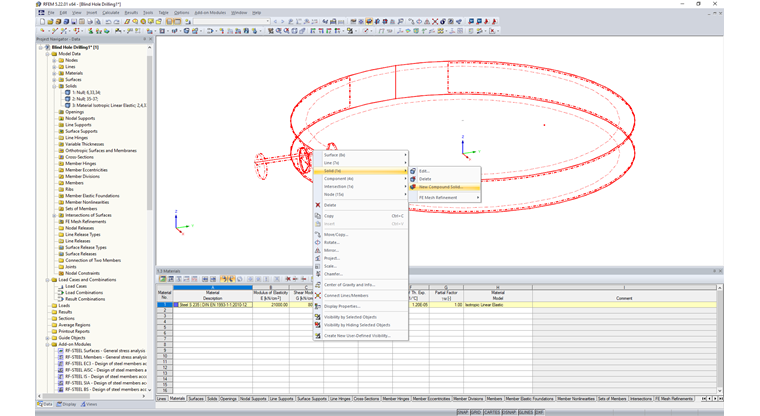

Для данного пересечения твердое тело для сверления, соответствующее пробуриваемому телу, должно быть помещено в положение запланированного глушителя. Важно, чтобы твердое тело отлично выступало над основным объемом. Затем, отметьте оба тела и в контекстном меню, выберите опцию «Новое сложное тело». Определив, какой Solid B (твердое тело) нужно вычесть, из которого твердое тело (пробуряемое тело) и включение опции «твердое тело как отверстие», программа деактивирует оба исходных тела и создает новое составное твердое тело. Это тело представляет собой твердое тело со слепой дырой и разумно зависит от геометрических характеристик обоих исходных тел.




Ключевые слова

Solid Пересечение Бурение
