Jak vytvoříme slepý otvor v tělese?

Odpověď

V modulu RFEM můžeme vytvořit solidní průřezu tělesem prostřednictvím solidního průniku.


Pro přepočet musí být k dispozici dvě platná tělesa. Jednotlivé těleso reprezentuje vrtaný díl a druhé těleso představuje zjednodušenou vrtačku. Zjednodušený objem vrtáku by se měl skládat z cylindrické stopky s aplikovaným kuželem. Průměr hřídele má modelovat průměr slepých otvorů a délka hřídele je delší než hloubka slepých otvorů.

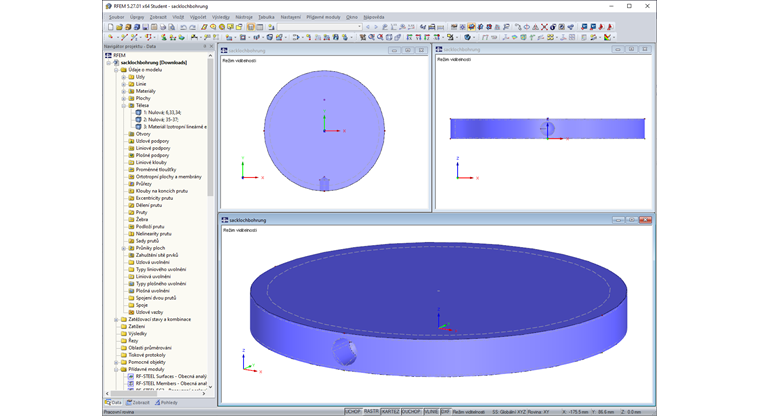

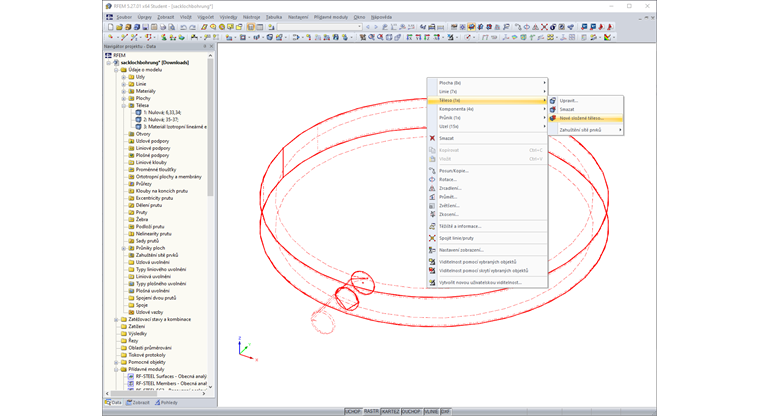

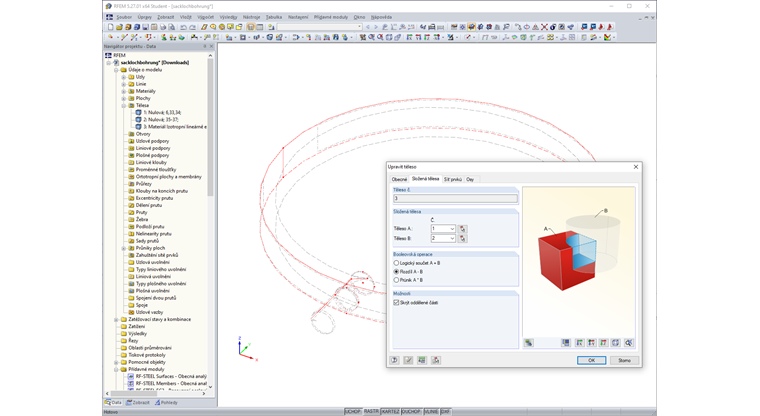

U průsečíku je třeba nastavit hlasitost vrtacího otvoru vzhledem k požadované hlasitosti na poloze plánovaného slepého otvoru. Je důležité, aby objem vrtání přesahoval základní objem. Pak vybereme obě tělesa a v místní nabídce vybereme volbu "Nová kompozitní těleso". Zadáním objemu B (objemu vrtání), od které se má sčítat objem A (těleso, které se má vrtat) a aktivací volby Solid B as Dutina, se obě tyto počáteční tělesa deaktivují a vytvoří se nové kombinované těleso. Toto těleso představuje slepý otvor a inteligentně závisí na geometrickém zadání obou prvních těles.
