问题
如何在实体上创建盲孔?
回复:

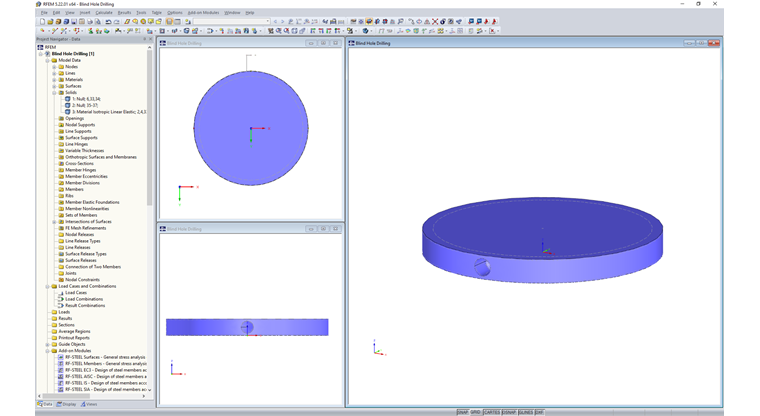

在 RFEM 中可以通过实体相交来创建盲孔。转换需要两个有效实体。 一个实体表示要钻孔的结构构件,另一个实体表示简化的钻孔。 简化的实体钻探应由圆柱形钻杆和圆锥形钻尖组成。 杆件直径模拟为盲孔直径,杆件长度大于盲孔深度。

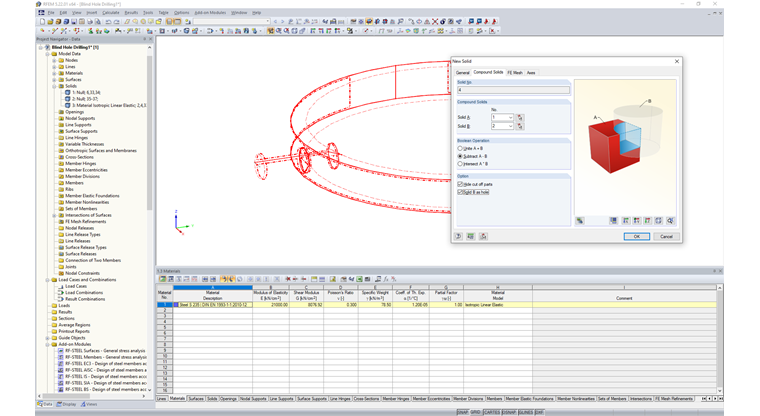

对于相贯,应在计划的盲孔位置上放置参照要钻探的实体的钻孔实体。 重要的是钻孔实体要略高于基本体积。 然后,标记两个实体,在上下文菜单中选择“新建复合实体”选项。 通过指定应从哪个实体 A(钻孔实体)中减去实体 B(钻孔实体)并激活“实体 B 作为孔”选项,程序将停用两个初始实体并创建一个新的组合实体。 该实体表示带有盲孔的实体,并且智能地取决于两个初始实体的几何规格。
