Risposta:

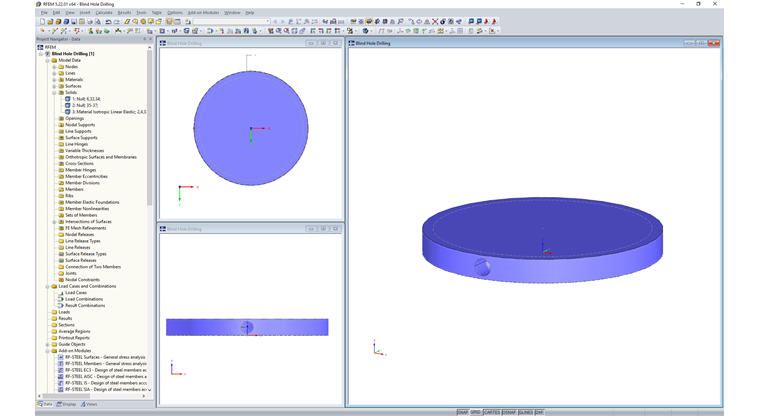

In RFEM, è possibile creare un foro cieco in un solido tramite un'intersezione di solidi.La conversione richiede due solidi validi. Un solido rappresenta il componente strutturale da forare e l'altro solido rappresenta una foratura semplificata. Il solido della punta semplificata dovrebbe essere costituito da un gambo cilindrico con una punta conica applicata. Il diametro del gambo deve essere modellato con il diametro del foro cieco e la lunghezza del gambo è maggiore della profondità del foro cieco.

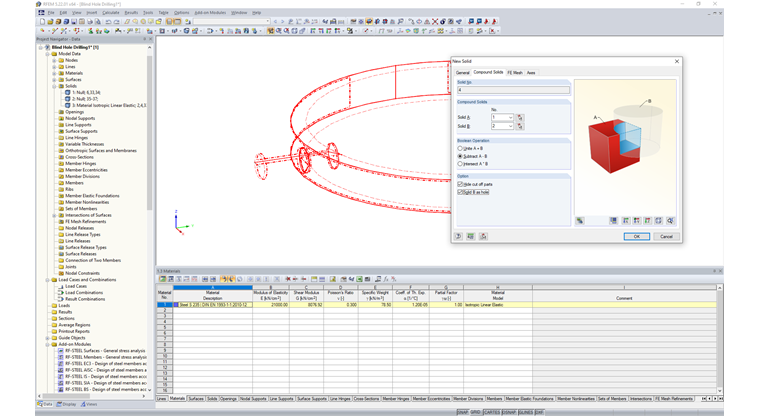

Per l'intersezione, il solido di foratura riferito al solido da forare deve essere posizionato nella posizione del foro cieco pianificato. È importante che il solido di perforazione sporga leggermente al di sopra del volume di base. Quindi, contrassegnare entrambi i solidi e nel menu di scelta rapida, selezionare l'opzione "Nuovo solido composto". Specificando quale Solido B (un solido forato) deve essere sottratto da quale Solido A (un solido da forare) e attivando l'opzione "Solido B come foro", il programma disattiva entrambi i solidi iniziali e crea un nuovo solido composto. Questo solido rappresenta il solido con un foro cieco e dipende in modo intelligente dalle specifiche geometriche di entrambi i solidi iniziali.
