Pytanie

Jak mogę utworzyć nieprzelotowy otwór w bryle?


Odpowiedź:

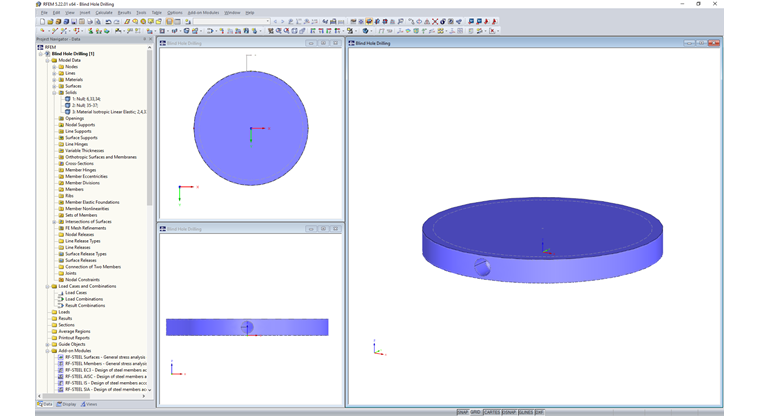

W programie RFEM można utworzyć otwór nieprzelotowy w bryle za pomocą przecięcia brył.

Do konwersji potrzebne są dwie prawidłowe bryły. Jedna bryła reprezentuje element konstrukcyjny, który ma zostać nawiercony, a druga bryła reprezentuje uproszczone wiertło. Uproszczone wiertło powinno składać się z cylindrycznego chwytu z zastosowanym stożkowym czubkiem. Średnicę chwytu należy modelować przy użyciu średnicy otworu nieprzelotowego, a długość chwytu jest większa niż głębokość otworu nieprzelotowego.

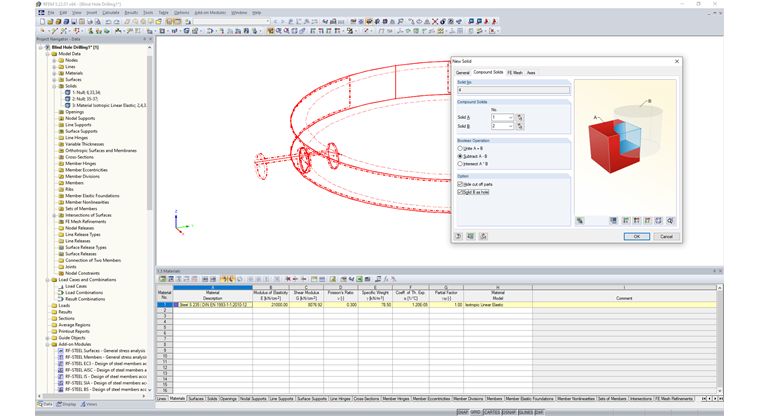

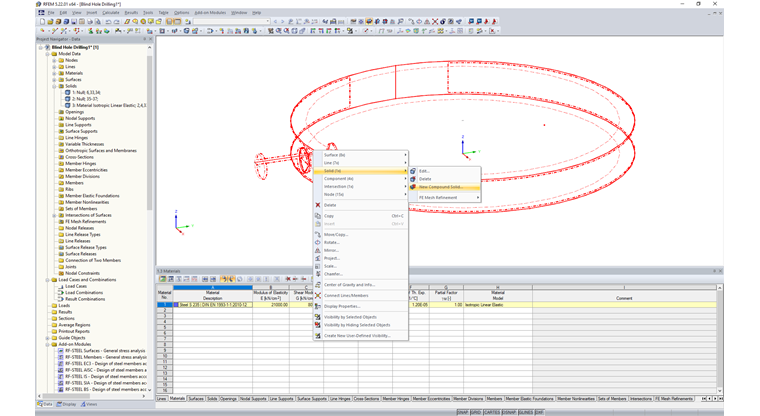

W przypadku przecięcia bryłę wiertła odnoszącą się do bryły, która ma zostać wywiercona, powinna zostać umieszczona w miejscu projektowanego nieprzelotowego otworu. Ważne jest, aby bryła wiertła wystawała nieco ponad objętość podstawy. Następnie należy zaznaczyć obie bryły i w menu kontekstowym wybrać opcję "Nowa bryła złożona". Poprzez określenie, która Bryła B (bryła wiertnicza) ma zostać odjęta od której Bryły A (bryła, która ma zostać odwiercona) i aktywując opcję "Bryła B jako otwór", program dezaktywuje zarówno początkowe bryły, jak i tworzy nową bryłę złożoną. Bryła ta reprezentuje bryłę z otworem nieprzelotowym i jest inteligentnie zależna od geometrii obu brył początkowych.
