В RF- / DYNAM Pro появляется сообщение об ошибке № Как я могу исправить эту ошибку?

Ответ

При динамическом расчете можно рассчитать столько форм мод, сколько у конструктивной системы степеней свободы. Под степенями свободы подразумевается количество точек масс, умноженное на количество направлений, в которых действуют массы.

Пример

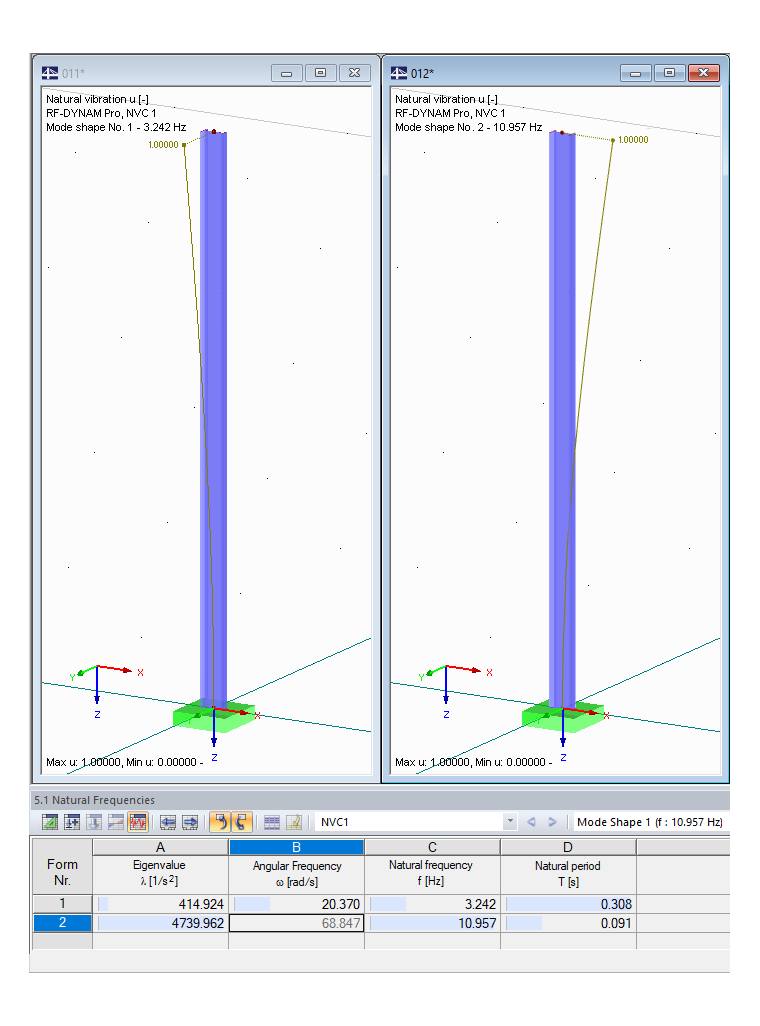

У кантилевера, который не расщепляется сеткой FE, есть точка основания в конце. Направление воздействия масс в RF-DYNAM Pro ограничено направлением X и Y. Таким образом, система имеет 2 степени свободы, поэтому можно рассчитать только две формы мод.

Примечание В этом случае очень важен выбор метода решения задачи на собственные значения. В отличие от метода «Корень характеристического полинома», метод Ланцоша не может рассчитать все собственные значения системы, а только n -1, что в данном примере означает только 1 собственное значение.

Ключевые слова

Ошибка 10040 Внимание Собственное число Степень свободы Собственная форма
