Pytanie

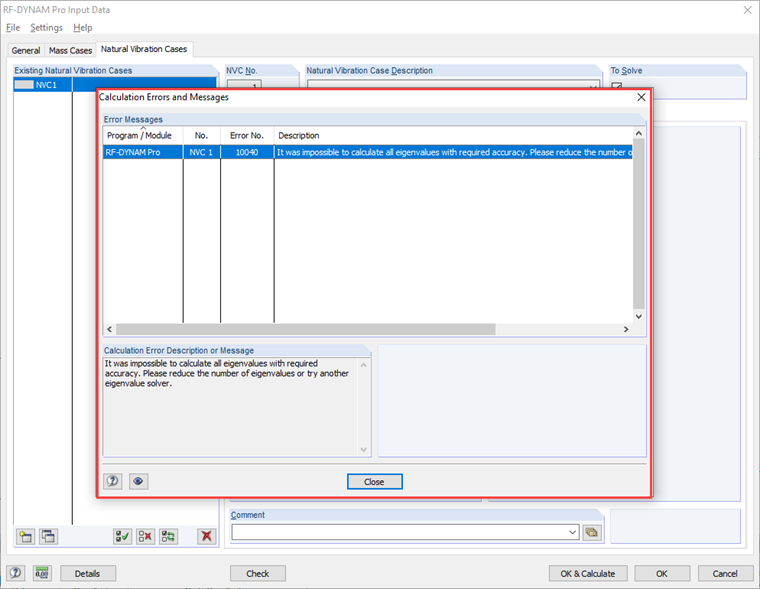

W RF-/DYNAM Pro otrzymuję komunikat o błędzie nr 10040: „Obliczyć wszystkie wartości własne z wymaganą dokładnością nie było możliwe. [...]" Jak mogę naprawić ten błąd?


Odpowiedź:

W analizie dynamicznej można obliczyć tylko tyle kształtów drgań, ile stopni swobody układu konstrukcyjnego. Stopnie swobody oznaczają liczbę punktów masy pomnożoną przez liczbę kierunków, w których działają masy.

Przykład

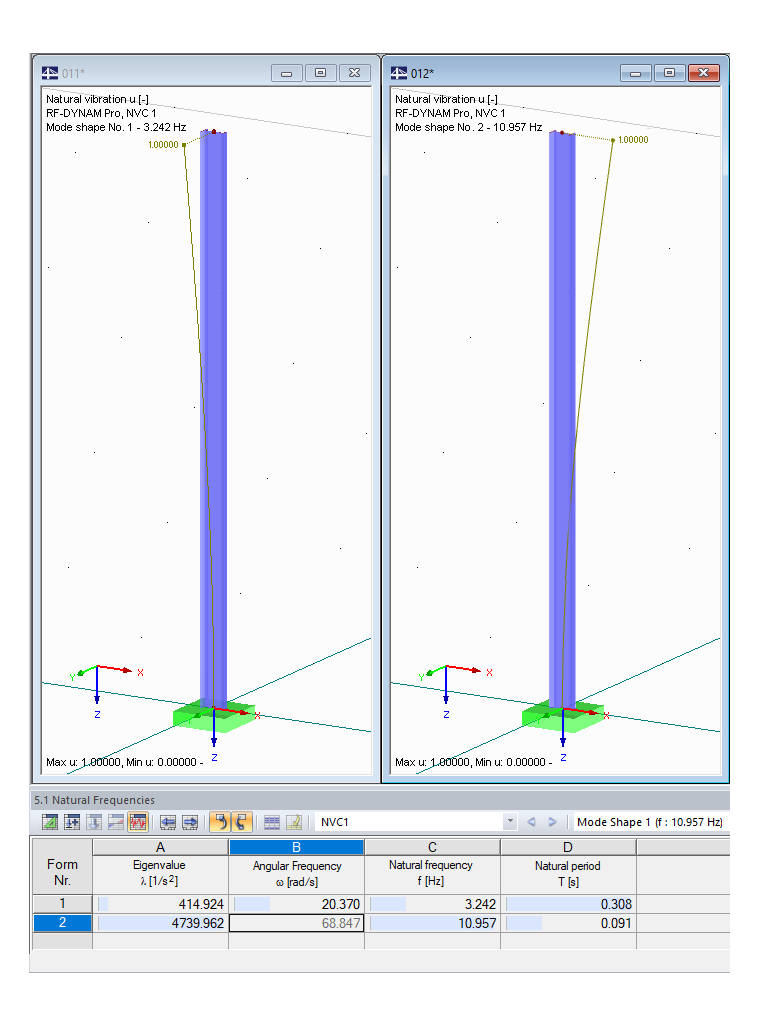

Wspornik, który nie jest podzielony przez siatkę ES, ma na końcu punkt masy. Kierunek działania mas w RF-/DYNAM Pro jest ograniczony do kierunku X i Y. W ten sposób układ ma 2 stopnie swobody, a zatem można obliczyć tylko 2 postacie drgań.

Powiadomienia W takim przypadku wybór metody rozwiązywania problemu z wartościami własnymi jest bardzo ważny. W przeciwieństwie do metody "Pierwiastek wielomianu charakterystycznego", metoda Lanczosa nie może obliczyć wszystkich wartości własnych układu, a jedynie n -1, co w tym przykładzie oznacza tylko 1 wartość własną.



;
