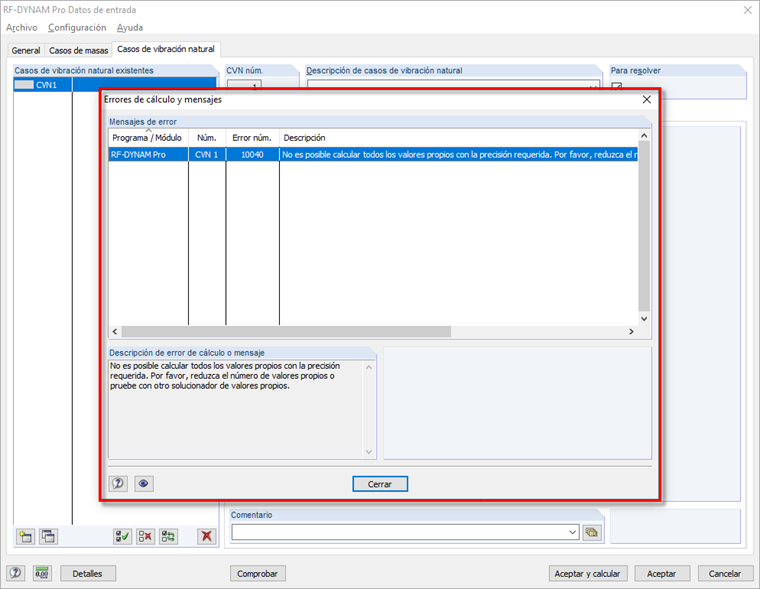

En RF-DYNAM Pro, aparece el mensaje de error núm. 10040: "No es posible calcular todos los valores propios con la precisión requerida [...]". ¿Cómo puedo solucionar este error?

Respuesta

En un análisis dinámico, sólo puede calcular tantas deformadas del modo como tantos grados de libertad tiene el sistema. Los grados de libertad quieren decir el número de puntos de masa multiplicados por el número de direcciones en las que actúa la masa.

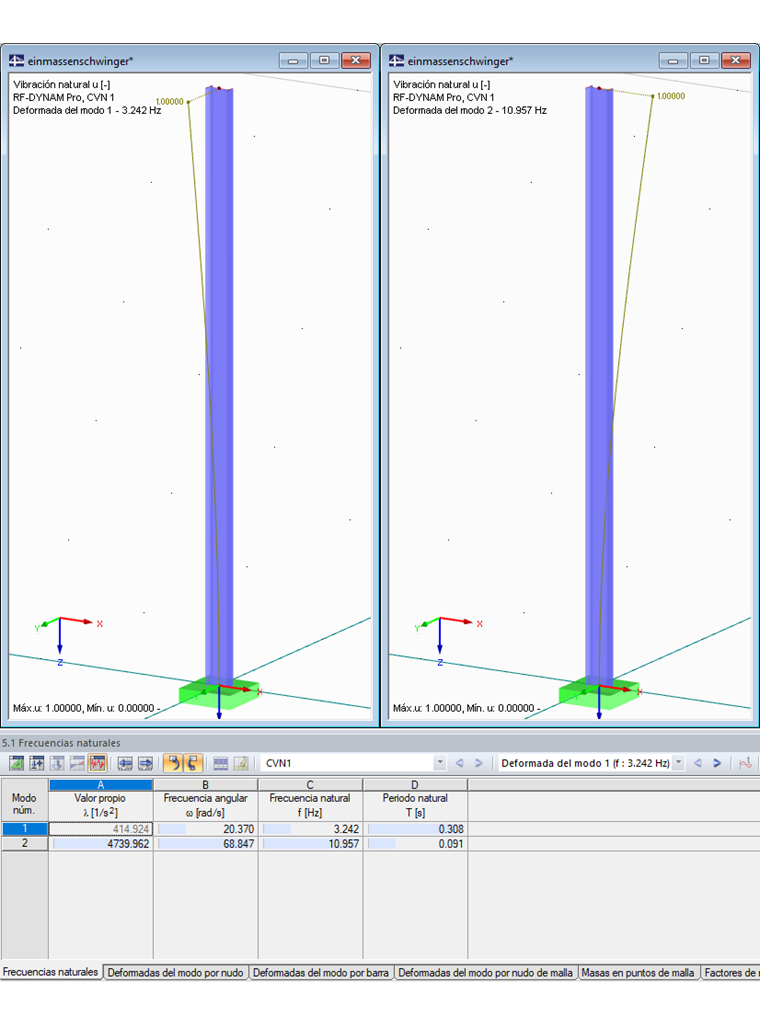

Ejemplo

Un voladizo que no está dividido por la malla de EF tiene un punto de masa al final. La dirección de la acción de las masas en RF-/DYNAM Pro se limita a la dirección X e Y. De esta forma, el sistema tiene 2 grados de libertad, entonces sólo se pueden calcular dos deformadas del modo.

Tenga en cuenta: En este caso, la selección del método para resolver el problema de valores propios es muy importante. Al contrario que el método "Raíz del polinomio característico", el método Lanczos no puede calcular todos los valores propios del sistema, sino n-1, que quiere decir sólo un valor propio en este ejemplo.

Palabras clave

Error 10040 Mensaje de error 10040 Advertencia Valor propio Grado de libertad Deformada del modo
