Lors d'une analyse dynamique, vous pouvez calculer autant de modes propres que de degrés de liberté du système. Les degrés de liberté correspondent au nombre de points de masse multiplié par le nombre de directions dans lesquelles les masses agissent.
Exemple

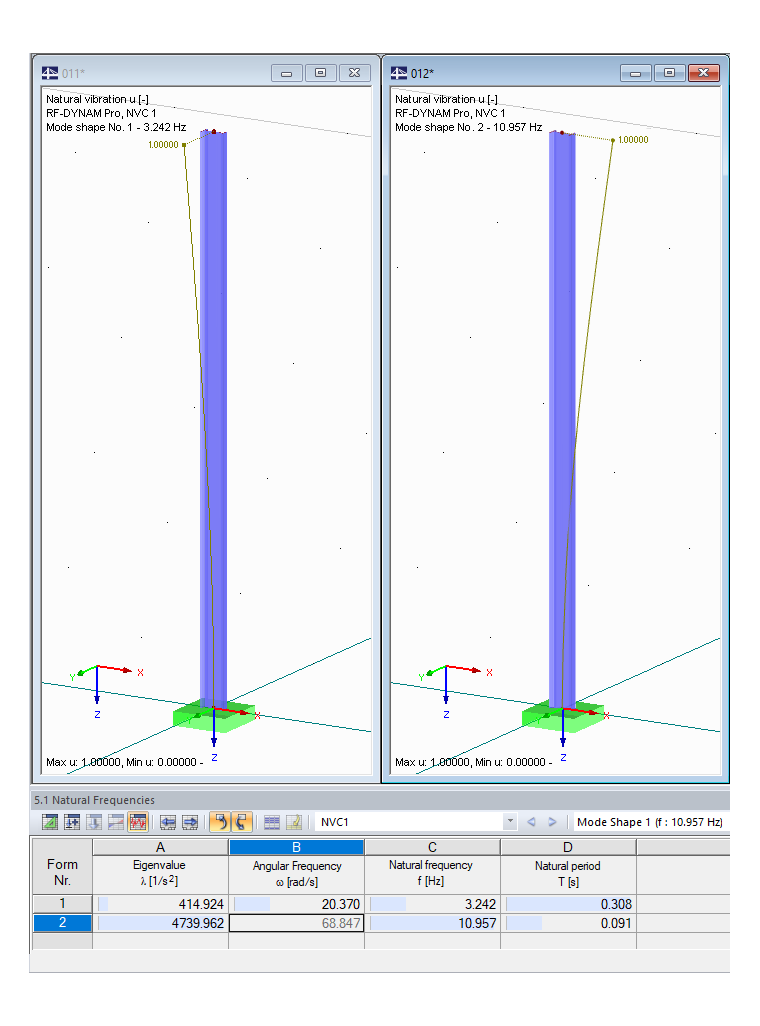

La fin d'un porte-à-faux qui n'est pas divisé par le maillage EF possède un point de masse. La direction agissante des masses dans RF-/DYNAM Pro est limitée aux directions X et Y. Si le système dispose de 2 degrés de liberté, seuls 2 modes propres peuvent donc être calculés.

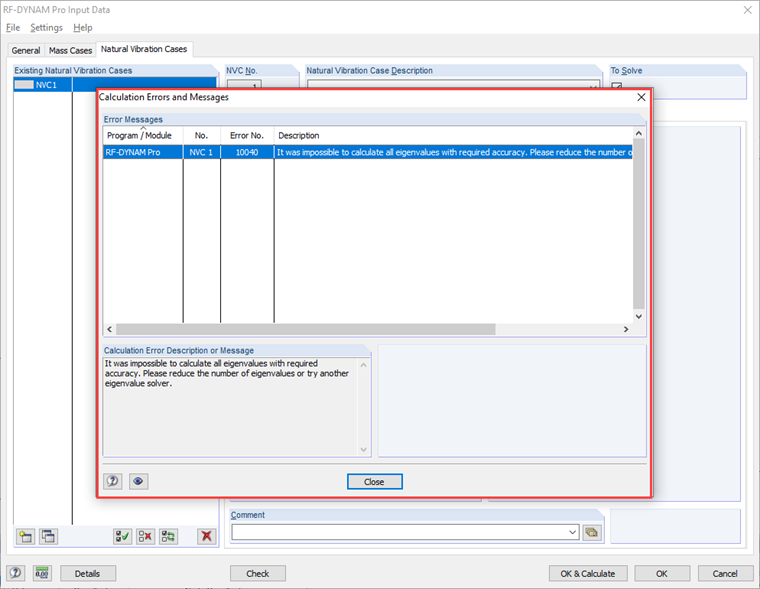

Attention : la méthode de résolution choisie est alors très importante. Contrairement à la méthode de la « Racine du polynôme caractéristique », on ne peut pas calculer toutes les valeurs propres du système à l'aide de l'algorithme de Lanczos, mais uniquement n -1. Dans cet exemple, cela signifie donc une valeur propre.
