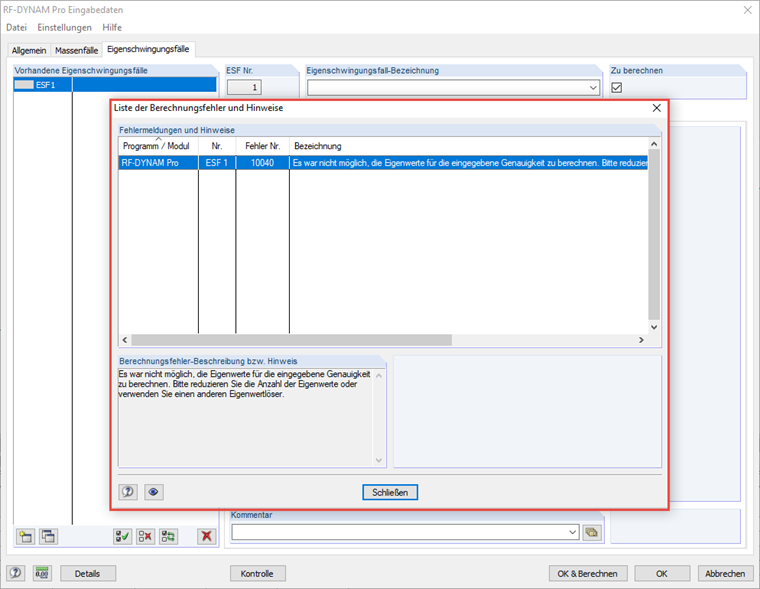

Ich bekomme in RF-/DYNAM Pro die Fehlermeldung Nr. 10040: "Es war nicht möglich, die Eigenwerte für die eingegebene Genauigkeit zu berechnen. [...]". Wie kann ich diesen Fehler beheben?

Antwort

In einer dynamischen Analyse können nur so viele Eigenformen berechnet werden, wie das System Freiheitsgrade besitzt. Mit Freiheitsgraden ist die Anzahl der Massepunkte, multipliziert mit der Anzahl der Richtungen, in die die Massen wirken, gemeint.

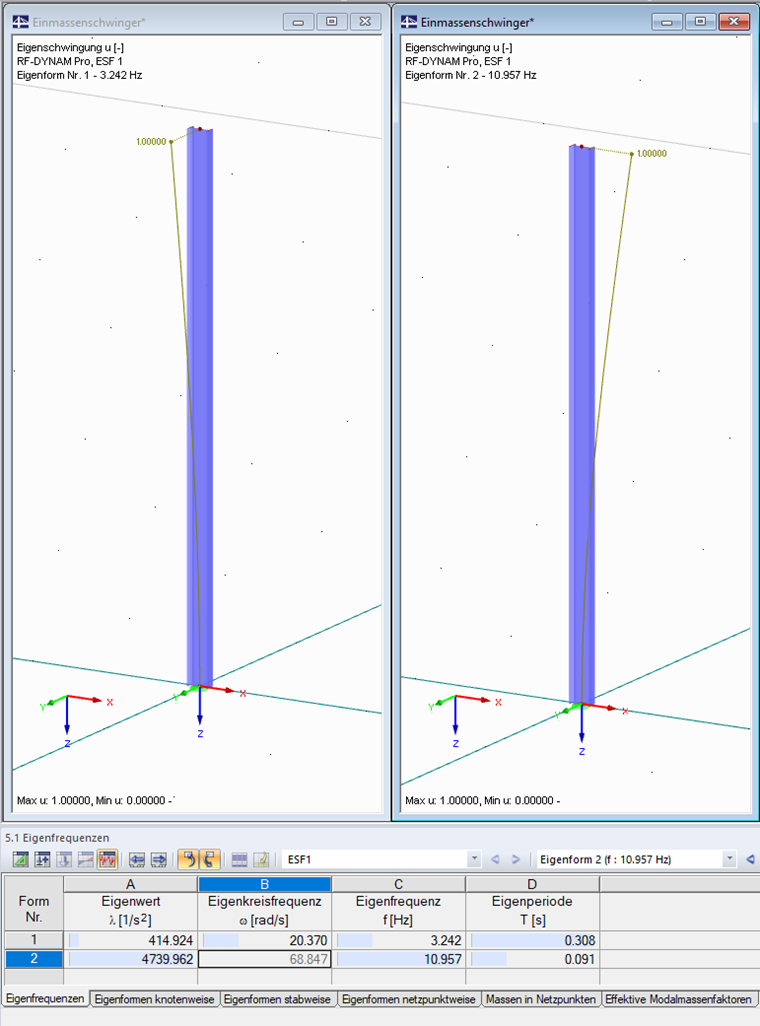

Beispiel

Ein Kragarm, welcher durch das FE-Netz nicht geteilt wird, besitzt ein Massepunkt am Ende. Die Wirkungsrichtung der Massen wird in RF-/DYNAM Pro auf die X und Y Richtung begrenzt. Somit besitzt das System 2 Freiheitsgrade, es können also auch nur 2 Eigenformen berechnet werden.

Achtung: In diesem Fall ist die Wahl der Lösungsmethode von großer Bedeutung. Im Gegensatz zu der Methode "Wurzel des charakteristischen Polynoms", kann die Lanczos-Methode nicht alle Eigenwerte des Systems berechnen, sondern nur n -1, also in diesem Beispiel nur 1 Eigenwert.

Schlüsselwörter

Fehler 10040 Fehlermeldung 10040 Warnung Eigenwert Freiheitsgrad Eigenform
