回复:
在动力分析中，只可以计算结构系统中的任意多的模态振型。 自由度是质量点的数目乘以质量作用的方向的数目。
示例

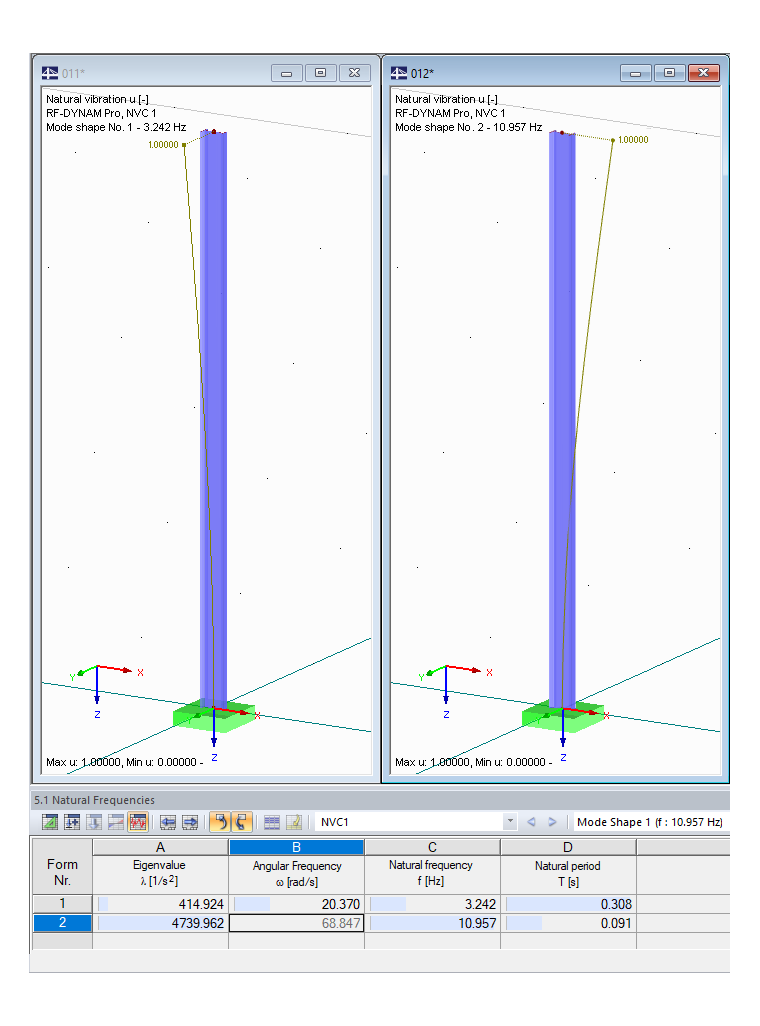

没有被有限元网格划分的悬臂梁末端有一个质量点。 在 RF‑/DYNAM Pro 中质量的作用方向被限制在 X 和 Y 方向。 因此，系统有 2 个自由度，因此只能计算 2 个振型。
注意： 在这种情况下，选择求解特征值问题的方法就变得非常重要。 与“特征多项式的根”法不同，Lanczos 法不能计算系统的所有特征值，而只能计算 n -1，即在本例中只表示 1 个特征值。
问题

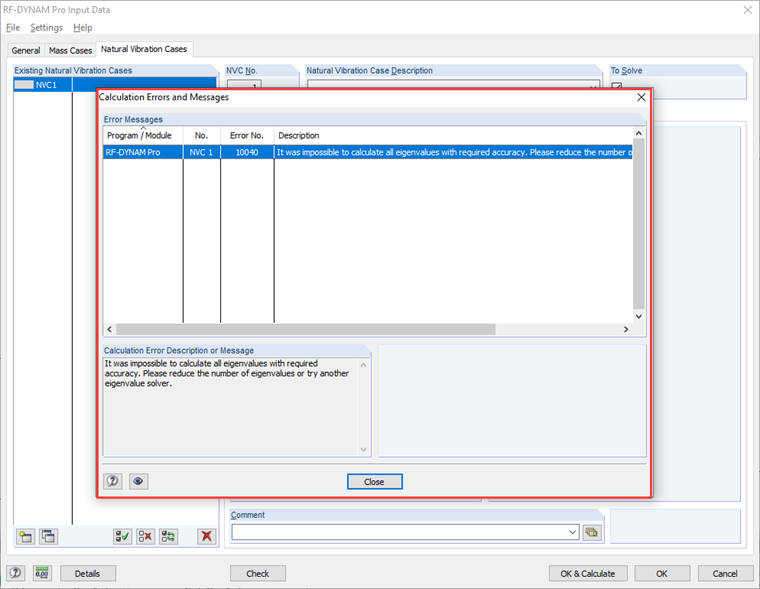

在 RF‑/DYNAM Pro 中，我收到错误消息 10040： “不可能以所需的精度计算所有特征值。 [...]" 如何解决此错误？
