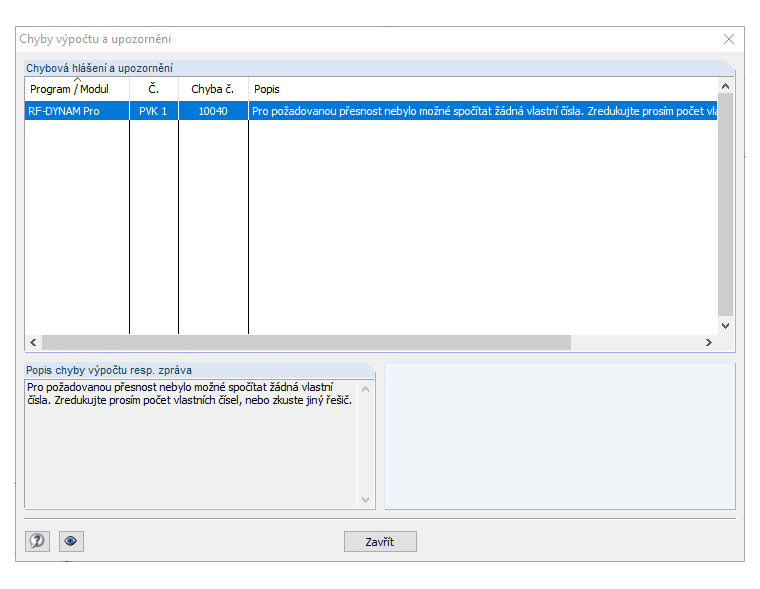

V programu RF- / DYNAM Pro se zobrazí chybové hlášení č. 10040: "Při zadané přesnosti nebylo možné vypočítat vlastní čísla. [...] ". Jak mohu tuto chybu opravit?

Odpověď

Při dynamické analýze lze vlastní módy vypočítat jako stupně volnosti jako systém. U stupňů volnosti se rozumí počet základních bodů vynásobený počtem směrů, na které působí hmoty.

Příklad

Konzola, která není rozdělena síťovou sítí konečných prvků, má koncový bod na kostru. Směr působení těles v modulu RF- / DYNAM Pro je omezen na směr X a Y. Systém má tedy 2 stupně volnosti, proto lze vypočítat pouze 2 tvary.

Upozornění: V takovém případě je velmi důležité zvolit řešení. Na rozdíl od metody "Kořen charakteristického polynomu" nelze Lanczosovu metodu spočítat všechny vlastní čísla systému, ale pouze n -1, což znamená v našem příkladu pouze jedno vlastní číslo.

Klíčová slova

Chyba 10040 Chyba 10040 Upozornění Vlastní číslo Stupeň volnosti Vlastní tvar

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
