Ответ:

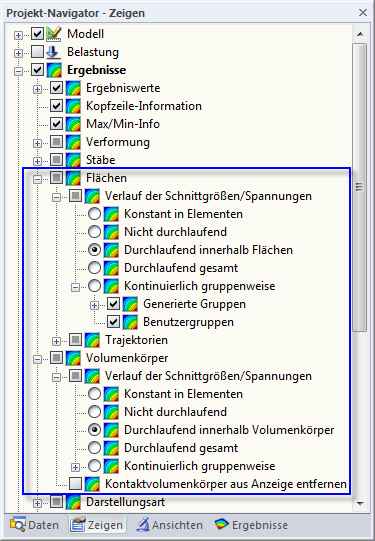

Анализ КЕ определяет результаты для каждого узла сетки КЕ. Как правило, непрерывное распределение внутренней силы или деформации является предпочтительным для графики. Dazu ist es notwendig, die Ergebnisse z. B. durch Interpolation zu glätten. Die Frage lässt sich allerdings nicht allgemeingültig beantworten, da dies von Modell zu Modell entschieden werden muss. Grundlegend unterscheidet RFEM zwischen folgenden fünf Möglichkeiten:
- Постоянное в элементах
konstanter Verlauf im Element
- Дискретное
Interpolation im Element ausgehend von den Ergebnissen in speziellen Punkten
- непрерывно внутри поверхности
Mittelbildung am Knoten innerhalb der definierten Flächen mit anschließender Interpolation über das Element
- непревывно вцелом
Alle Ergebnisse werden am Knoten gemittelt (unabhängig von den definierten Flächen) Anschließend erfolgt die Interpolation über das Element
- Непрерывно по группам
Zusätzlich besteht die Möglichkeit, die Ergebnisse gruppenweise zu glätten. RFEM stellt Generierte Gruppen mit gleichen Materialeigenschaften bereit. Über das Navigator-Kontextmenü (Rechtsklick auf Benutzergruppen) lassen sich benutzerdefinierte Gruppen von Flächen oder Volumenkörpern erzeugen.
Es gibt bereits zu diesem Thema auch einen interessanten Fachbeitrag.
