Odpowiedź:

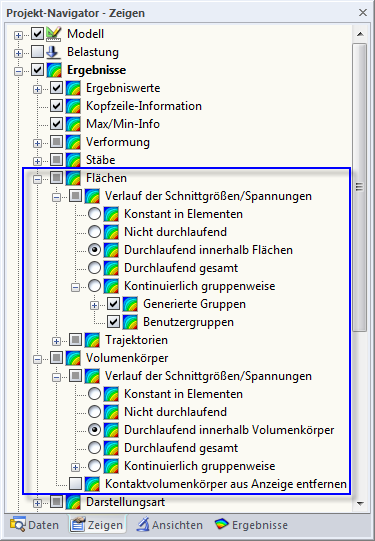

Analiza metodą elementów skończonych określa wyniki dla każdego węzła siatki ES. Zazwyczaj jednak wykres powinien przedstawiać ciągły rozkład siły wewnętrznej lub odkształcenia. W tym celu konieczne jest wygładzenie wyników; na przykład poprzez interpolację. Die Frage lässt sich allerdings nicht allgemeingültig beantworten, da dies von Modell zu Modell entschieden werden muss. Grundlegend unterscheidet RFEM zwischen folgenden fünf Möglichkeiten:
- Stały w elementach
konstanter Verlauf im Element
- Nieciągłe
Interpolation im Element ausgehend von den Ergebnissen in speziellen Punkten
- ciągły na powierzchniach
Mittelbildung am Knoten innerhalb der definierten Flächen mit anschließender Interpolation über das Element
- Ciągły na całości
Alle Ergebnisse werden am Knoten gemittelt (unabhängig von den definierten Flächen) Anschließend erfolgt die Interpolation über das Element
- Ciągły według grup
Dodatkowo istnieje możliwość wygładzania wyników według grup. Program RFEM tworzy Wygenerowane grupy o jednakowych właściwościach materiałowych. Za pomocą menu kontekstowego nawigatora (klikając prawym klawiszem opcję Grupy użytkownika) można tworzyć grupy powierzchni lub brył zdefiniowane przez użytkownika.
Es gibt bereits zu diesem Thema auch einen interessanten Fachbeitrag.
