Pergunta

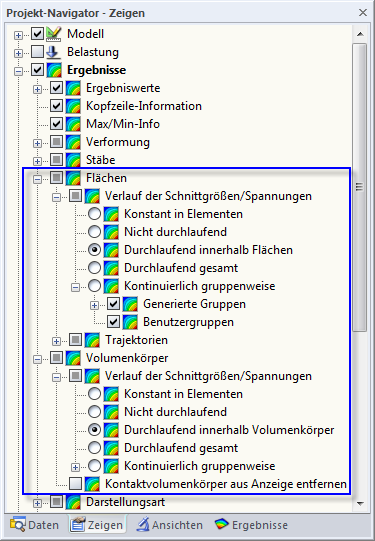

As análises de EF determinam os resultados para cada nó da malha de EF. Geralmente, é preferível uma distribuição contínua das forças internas ou da deformação para o gráfico. Para tal, é necessário suavizar os resultados, por exemplo, através de interpolação. No entanto, a questão não pode ser respondida de uma forma geral, uma vez que isso tem de ser decidido de modelo para modelo. Basicamente, o RFEM distingue entre as seguintes cinco opções:

• Constante nos elementos
  Distribuição constante no elemento


• Não contínuo
  Interpolação no elemento com base nos resultados em pontos especiais


• contínuo nas superfícies
  Cálculo da média no nó dentro das superfícies definidas, seguido da interpolação através do elemento


• contínua na totalidade
  É calculada a média de todos os resultados no nó (independentemente das superfícies definidas) e depois interpolada através do elemento


• Continuamente por grupos
  Além disso, é possível suavizar os resultados por grupos. O RFEM providencia Grupos gerados com propriedades de material similares. É possível criar grupos definidos pelo utilizador de superfícies ou sólidos através do menu de contexto do navegador (clique com o botão direito em Grupos de utilizador).
