Risposta:

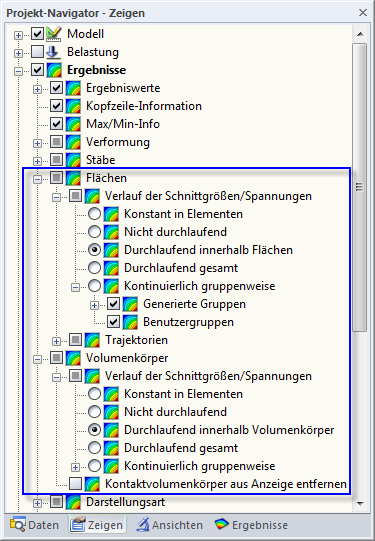

L’analisi EF determina i risultati per ciascun nodo della mesh EF. Di solito, per il grafico è preferibile una distribuzione continua della forza interna o della deformazione. Dazu ist es notwendig, die Ergebnisse z. B. durch Interpolation zu glätten. Die Frage lässt sich allerdings nicht allgemeingültig beantworten, da dies von Modell zu Modell entschieden werden muss. Grundlegend unterscheidet RFEM zwischen folgenden fünf Möglichkeiten:
- Costante sugli elementi
konstanter Verlauf im Element
- Discontinuo
Interpolation im Element ausgehend von den Ergebnissen in speziellen Punkten
- Continua nelle superfici
Mittelbildung am Knoten innerhalb der definierten Flächen mit anschließender Interpolation über das Element
- Continua totale
Alle Ergebnisse werden am Knoten gemittelt (unabhängig von den definierten Flächen) Anschließend erfolgt die Interpolation über das Element
- Continua per gruppi
Zusätzlich besteht die Möglichkeit, die Ergebnisse gruppenweise zu glätten. RFEM stellt Generierte Gruppen mit gleichen Materialeigenschaften bereit. Über das Navigator-Kontextmenü (Rechtsklick auf Benutzergruppen) lassen sich benutzerdefinierte Gruppen von Flächen oder Volumenkörpern erzeugen.
Es gibt bereits zu diesem Thema auch einen interessanten Fachbeitrag.
