问题

在项目导航器中建议内力/内应力分布如何显示?


回复:

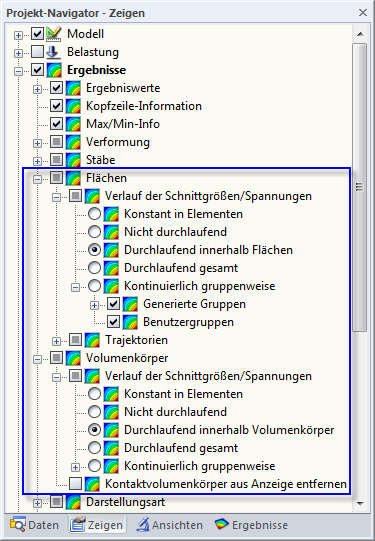

有限元分析确定每个有限元网格节点的结果。 通常,在图形中建议使用连续分布的内力或变形。 为此需要对结果进行平滑处理,例如通过插值法进行平滑处理。 但是,这个问题不能笼统地回答,因为这必须根据模型来决定。 RFEM 主要区分以下五种选择:

  • 单元上恒定
    单元中的常数分布

  • 不连续
    根据特殊点的结果在单元中进行插值

  • 面内连续
    在定义的面内的节点处计算平均值,然后通过单元插值

  • 连续总计
    所有结果在节点上进行平均(不取决于定义的面),然后通过单元插值

  • 按组连续
    也可以按组平滑结果。 RFEM 为生成的组提供了相似的材料属性。 您可以通过导航器的右键菜单,创建用户自定义的面或实体组。
