Вопрос

Есть ли способ предотвратить повторный расчет основания в модуле RF -SOILIN при каждом изменении нагрузки в основном загружении?


Ответ:

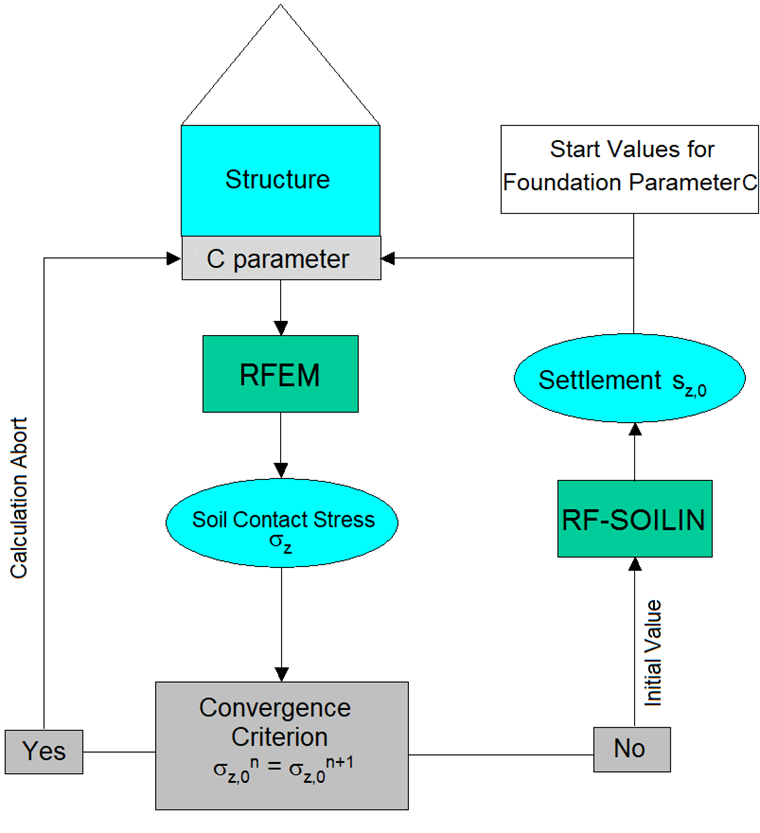

Нет, это невозможно. Расчет параметров фундамента в RF ‑ SOILIN выполняется итеративно. Первый шаг итерации требует, чтобы начальные значения для параметров фундамента были выбраны внутри программы. Эти начальные значения можно использовать для выполнения конечно-элементного анализа КЭ-модели в RFEM.

Результатом является распределение контактных напряжений с грунтом. Контактное напряжение грунта на первом этапе итерации включается в расчет RF-SOILIN в качестве начального значения. Вместе с модулем жесткости введенных слоев грунта можно рассчитать осадку для каждого конечного элемента. Осадка и контактное напряжение грунта затем используются для расчета параметров фундамента.

На следующем этапе итерации новые параметры фундамента заменяют старые, и запускается новый расчет методом конечных элементов, который приводит к новому распределению контактного напряжения грунта. В качестве критерия сходимости новое распределение контактных напряжений грунта сравнивается со старым.

Если отклонение превышает определенный предел сходимости, новое распределение контактных напряжений грунта в RF-SOILIN учитывается при расчете новых параметров фундамента. В случае, если отклонение распределения контактных напряжений грунта двух последовательных шагов итерации не достигается в первый раз, итерация завершается, и в результате в RF ‑ SOILIN задаются параметры основания последнего шага итерации.




;
