Czy istnieje sposób, aby w prosty sposób zapobiec ponownemu obliczeniu fundamentu przez RF-SOILIN przy każdej zmianie obciążenia w głównym przypadku obciążenia?

Odpowiedź

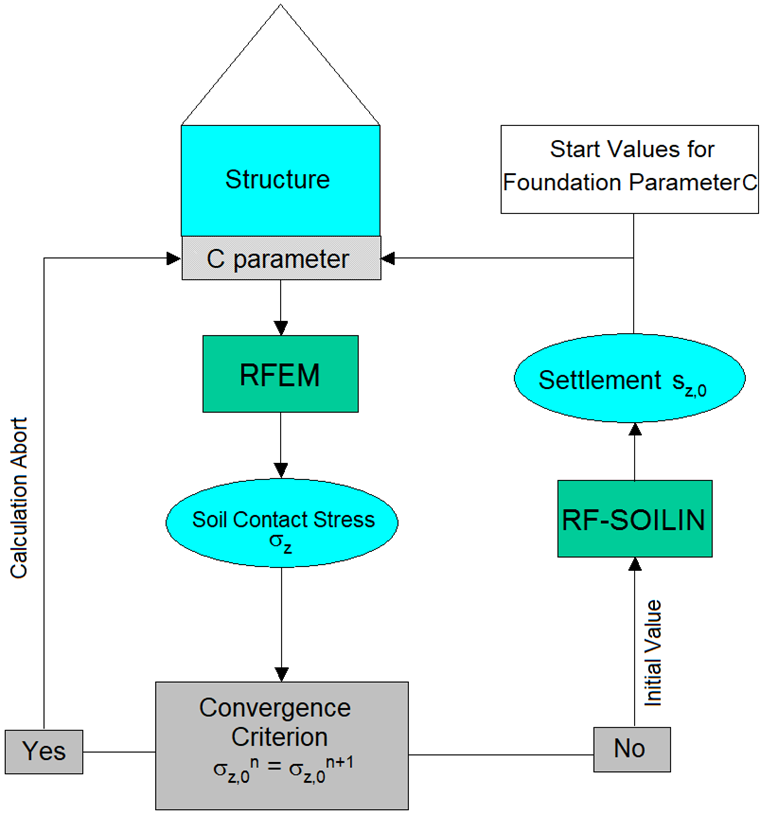

Nie, nie jest to możliwe. Obliczenia parametrów fundamentu w RF ‑ SOILIN przeprowadza się iteracyjnie. Pierwszy krok iteracji wymaga, aby wartości początkowe parametrów fundamentu były wybierane wewnętrznie przez program. W przypadku tych wartości początkowych analiza metodą elementów skończonych modelu

Wynikiem jest rozkład naprężeń kontaktowych z glebą. Naprężenie kontaktowe gruntu w pierwszym etapie iteracji jest uwzględniane w obliczeniach RF ‑ SOILIN jako wartość początkowa. Wraz z modułem sztywności wprowadzonych warstw gruntu można obliczyć osiadanie dla każdego elementu skończonego. Osadnictwo i naprężenie kontaktowe gruntu są następnie wykorzystywane do obliczania parametrów fundamentu.

W kolejnym kroku iteracji nowe parametry fundamentu zastępują stare, a następnie rozpoczyna się nowa analiza elementów skończonych, co skutkuje nowym rozkładem naprężeń kontaktowych z gruntem. Jako kryterium zbieżności nowy rozkład naprężeń kontaktowych z gruntem jest porównywany ze starym.

Dopóki odchylenie przekroczy pewną granicę zbieżności, nowy rozkład obciążenia kontaktowego gruntu w RF ‑ SOILIN jest uwzględniany przy obliczaniu nowych parametrów fundamentu. W przypadku, gdy odchylenie rozkładu naprężeń kontaktowych gruntu w dwóch kolejnych etapach iteracji nie zostanie osiągnięte po raz pierwszy, iteracja zostaje zakończona, a parametry fundamentowe ostatniego etapu iteracji są podawane w wyniku w RF ‑ SOILIN.


Słowa kluczowe

Naprężenie kontaktowe gleby Rozkład naprężeń kontaktowych w glebie Parametry podstawy Krok iteracji Kryteria konwergencji
