Ответ:

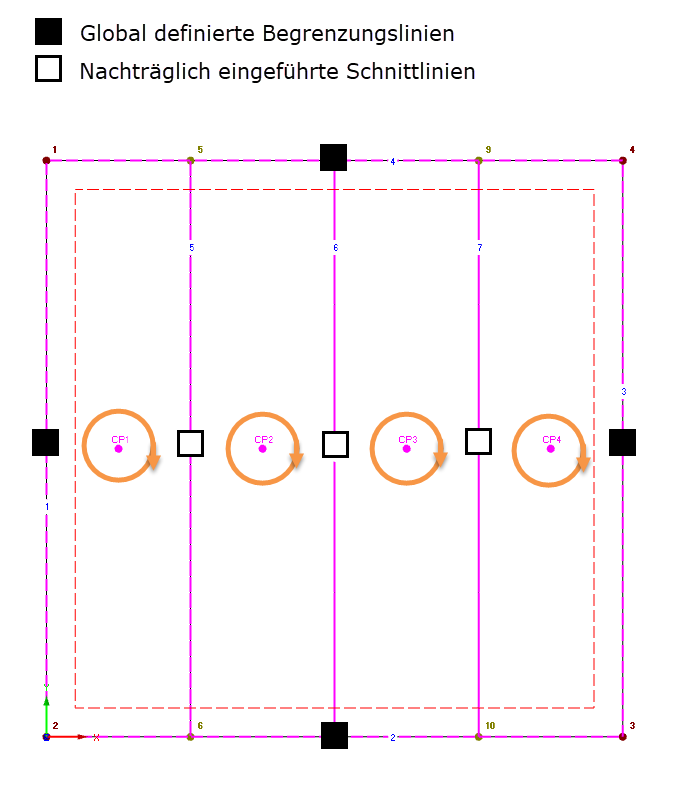

Объем мембранных заготовок описывается граничными линиями. Эти граничные линии могут быть образованы- Глобально определенные граничные линии назначенных поверхностей мембраны, или
- Впоследствии вводятся линии разреза для разделения заготовок на поверхности мембраны.
Глобальные граничные линии являются неприкосновенными из-за их фиксированного геометрического описания (дуга, окружность, сплайн и т. Д.) И также применяются таким образом при определении плоских заготовок.

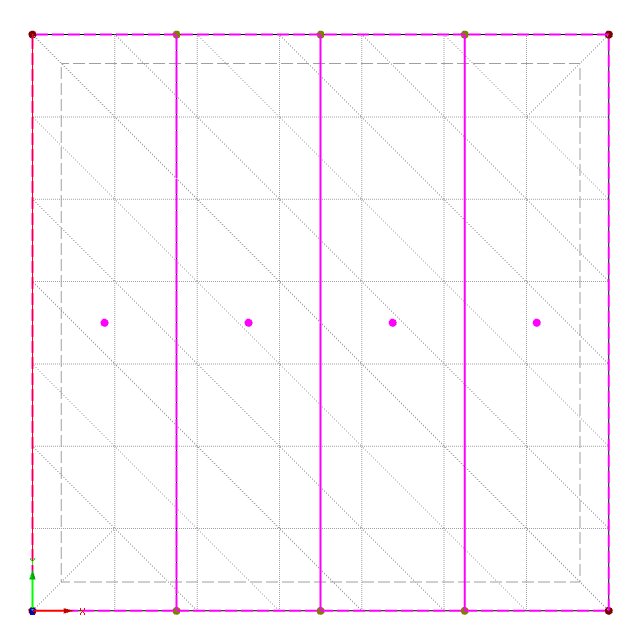

С другой стороны, применяемые впоследствии линии разреза основаны на сетке КЭ поверхностей, заданных в спецификации линии разреза, и не влияют на саму сетку.
Режущие блоки, обведенные границами и линиями разреза, принимают на себя сетку КЭ назначенных поверхностей для выравнивания. Поскольку линии разреза проходят через сами элементы КЭ, независимо от общей сетки в области кромок, кромки исходных элементов КЭ не могут использоваться для описания ограничения схемы разреза. В этом случае затронутые КЭ элементы в области линии разреза разделяются линиями разреза.

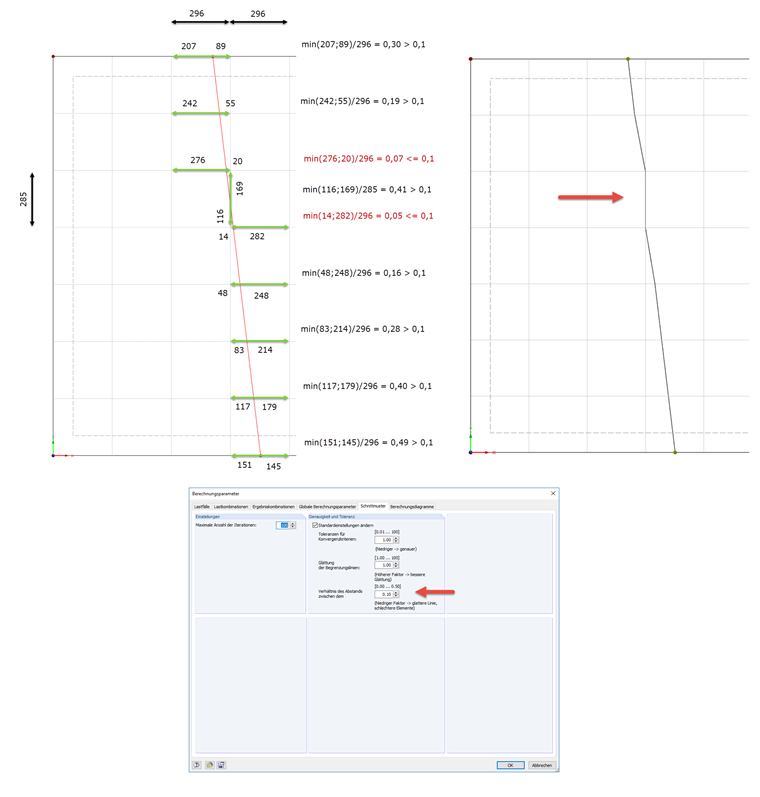

В зависимости от ориентации линии реза элементы КЭ разрезаются посередине или почти по краю. Поскольку элементы КЭ на кромке могут вызвать некоторые проблемы с геометрией, для решения был введен определенный предел допуска. Этот предел управляет соотношением критических длин между длиной КЭ кромки, отрезанной по линии реза, и исходной длиной КЭ кромки. Если соотношение меньше заданного предельного значения, линия разреза относится к исходному узлу КЭ.
В зависимости от ориентации линии реза элементы КЭ разрезаются посередине или почти по краю. Поскольку элементы КЭ на кромке могут вызвать некоторые проблемы с геометрией, для решения был введен определенный предел допуска. Этот предел управляет соотношением критических длин между длиной КЭ кромки, отрезанной по линии реза, и исходной длиной КЭ кромки. Если соотношение меньше заданного предельного значения, линия разреза относится к исходному узлу КЭ.
Этот факт может привести к «раздражению» линии реза, если линии реза находятся близко к краям КЭ элемента. Эту ситуацию можно оптимизировать, уменьшив заданный предел допуска.
