如何平滑连续的膜片边界线?

回答

膜切口的周长用边界线表示。 这些边界线可以通过

  1. 全局分配的膜面边界线,或者
  2. 随后引入了切割线,用于在膜表面进行切割。
在这种情况下,切割图形只能由全局线定义或随后应用的切割线或两种类型的混合组成。

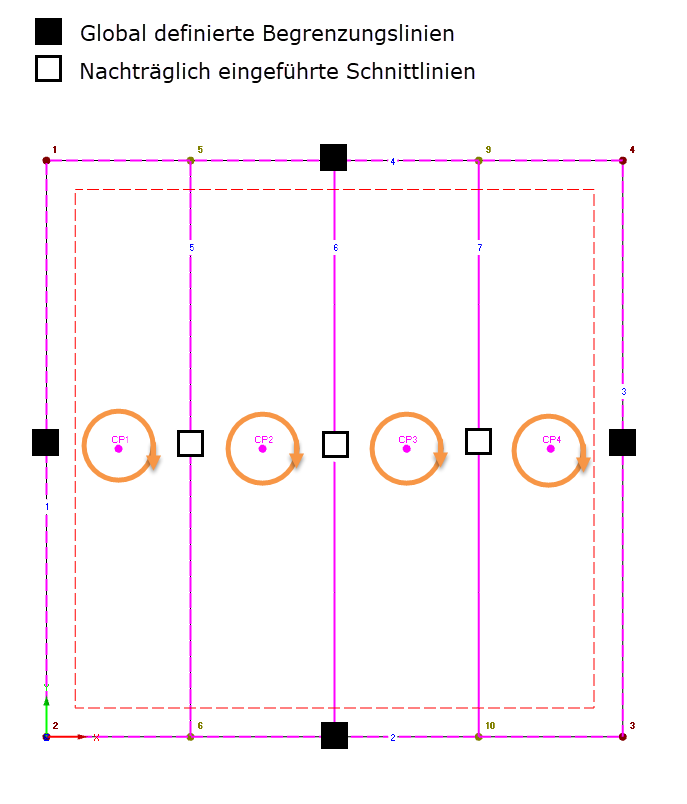

图片 01 - 切割图案的边界线

由于其固定的几何形状描述(弧,圆,样条曲线等),全局边界线是不可侵犯的,因此在确定平面截面时也可以使用。

另一方面,随后的切割线基于在切割线规范中指定的面的有限元网格,并且对网格本身没有影响。

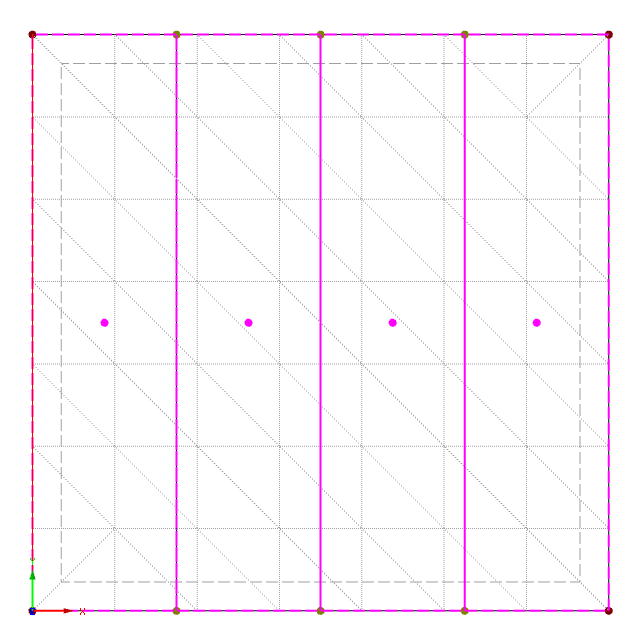

被边界线和切割线包围的切割单元采用指定面的有限元网格进行展平。 由于切割线贯穿有限元单元本身,因此与边缘区域的全局网格无关,因此原始有限元单元的边缘不能用于描述切割模式的限制。 在这种情况下,在切割线区域中受影响的有限元单元被切割线分割。

有限元单元根据切割线的方向在中间或几乎在边缘进行切割。 由于边缘上的有限元单元可能会导致几何形状出现问题,因此为确定输入了一定的公差极限。 该极限用于控制由切割线截取的有限元边缘长度和原始有限元边缘长度之间的临界长宽比。 如果该比值小于给定的极限值,则截面线将变形到原始的有限元节点。

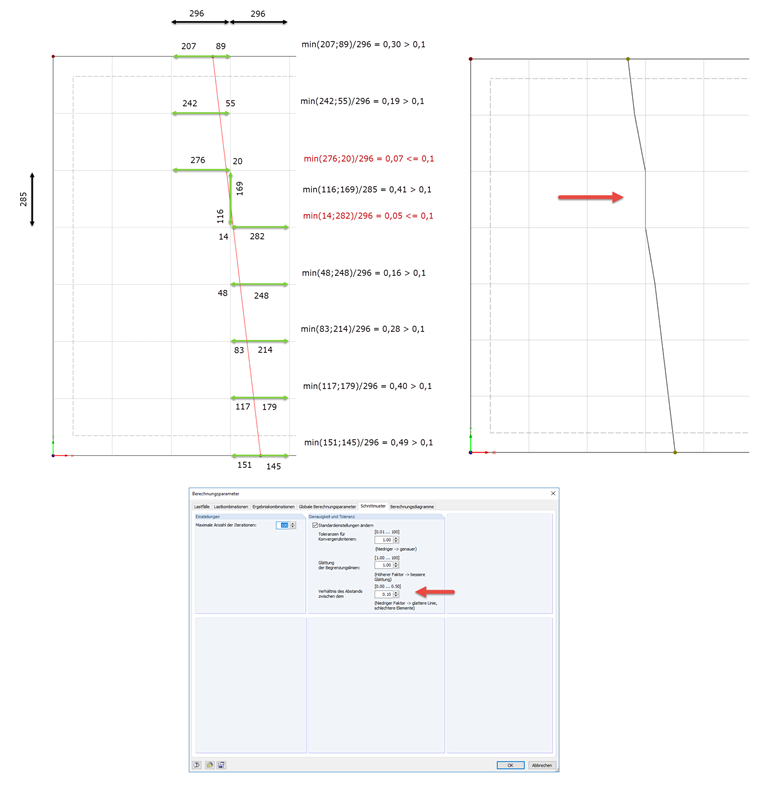

图片 03 - 平滑

如果切割线靠近有限元单元的边缘,则可能导致切割线“发红”。 通过减小所示的公差极限可以优化这种情况。

关键词

裁剪式样 曲折曲折 交点线 边界线 连续 平滑
