Domanda

Come posso appianare le linee di contorno continue dei tagli di membrana?


Risposta:

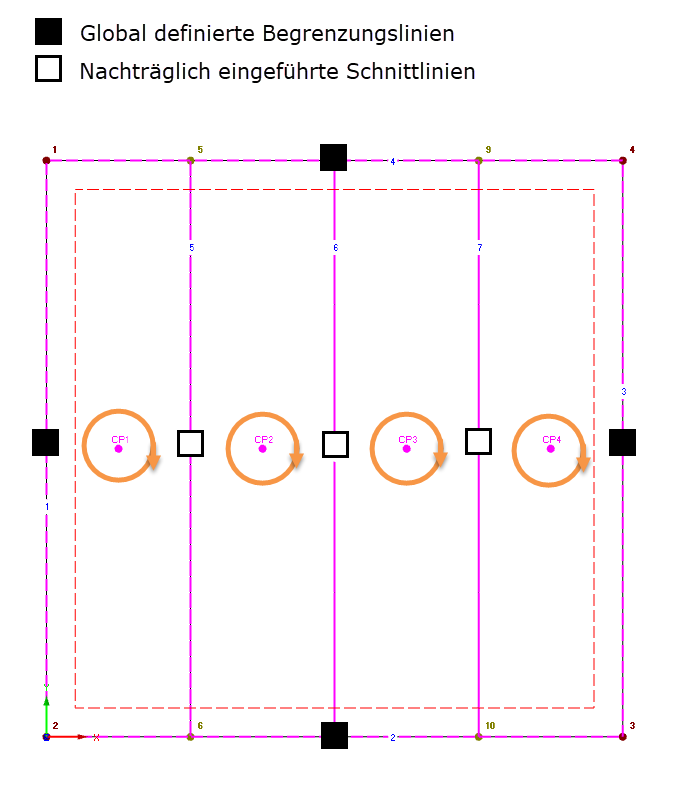

L'ambito degli spazi vuoti di membrana è descritto utilizzando le linee di contorno. Queste linee di contorno possono essere formate da

  1. Linee di contorno delle superfici della membrana assegnate, o
  2. Successivamente, sono state introdotte linee di taglio per la divisione degli spazi vuoti sulle superfici della membrana.
In questo caso, gli schemi di taglio possono essere costituiti solo dalla definizione di una linea globale o dalle linee di taglio applicate successivamente, o da miscele di entrambi i tipi.



Le linee di contorno globali sono inviolabili a causa della loro descrizione della geometria fissa (arco, cerchio, spline, ecc.) e sono implementate in questo modo anche nella determinazione degli spazi vuoti piatti.

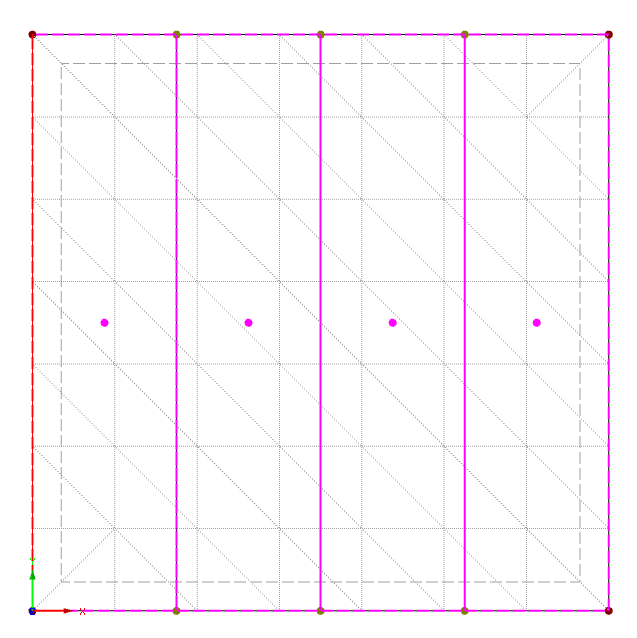

D'altra parte, le linee di taglio applicate successivamente si basano sulla mesh EF delle superfici assegnate nella specifica della linea di taglio e non hanno alcuna influenza sulla mesh stessa.


Le unità di taglio cerchiate con il contorno e le linee di taglio assumono la mesh EF delle superfici assegnate per il livellamento. Poiché le linee di taglio attraversano gli elementi EF stessi, indipendentemente dalla mesh globale nell'area del bordo, i bordi degli elementi EF originali non possono essere utilizzati per descrivere la limitazione dello schema di taglio. In questo caso, gli elementi EF interessati all'interno dell'area della linea di taglio sono divisi per le linee di taglio.

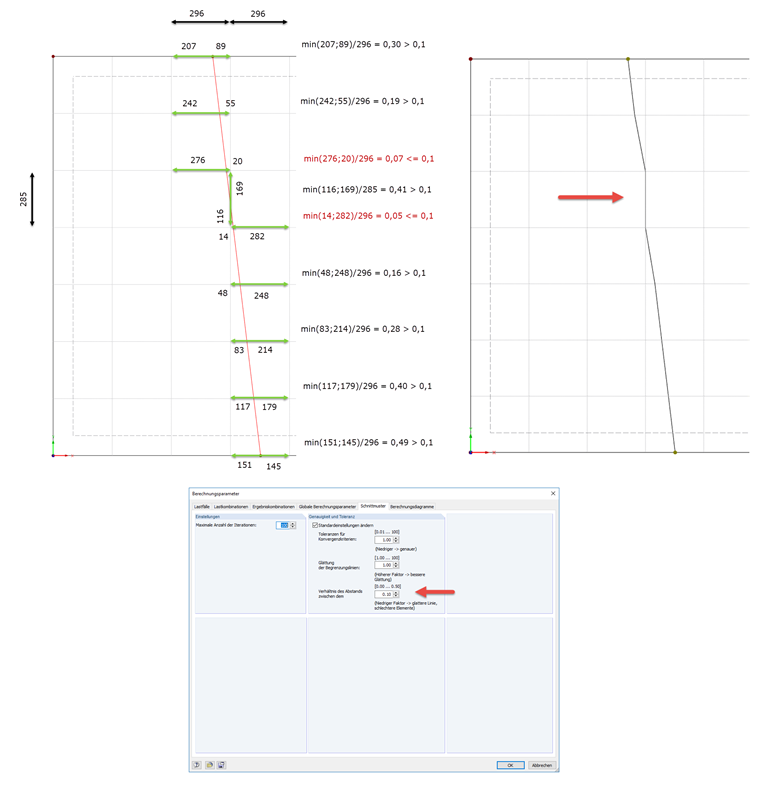

A seconda dell'orientamento della linea di taglio, gli elementi EF sono tagliati al centro o quasi sul bordo. Poiché gli elementi EF sul bordo possono causare alcuni problemi con la geometria, è stato inserito un certo limite di tolleranza per la decisione. Questo limite controlla il rapporto tra la lunghezza critica tra la lunghezza del bordo EF tagliata con la linea di taglio e la lunghezza del bordo EF originale. Se il rapporto è minore del valore limite specificato, la linea di taglio si riferisce al nodo EF originale.



Questo fatto può portare ad una "Irritazione" della linea di taglio se le linee di taglio sono vicine ai bordi dell'elemento EF. Questa situazione può essere ottimizzata riducendo il limite di tolleranza specificato.
