¿Cómo es posible suavizar las líneas de contorno continuas de los cortes de membrana?

Respuesta

El perímetro de los recortes de membrana se describe mediante líneas de contorno. Estas líneas de contorno pueden estar formadas por

  1. Líneas de contorno definidas globalmente de las superficies de membrana asignadas, o
  2. Posteriormente se introdujeron líneas de corte para la división de los cortes en las superficies de la membrana.
En este caso, los patrones de corte solo pueden consistir en una definición de línea global o las líneas de corte aplicadas posteriormente, o las mezclas de ambos tipos.

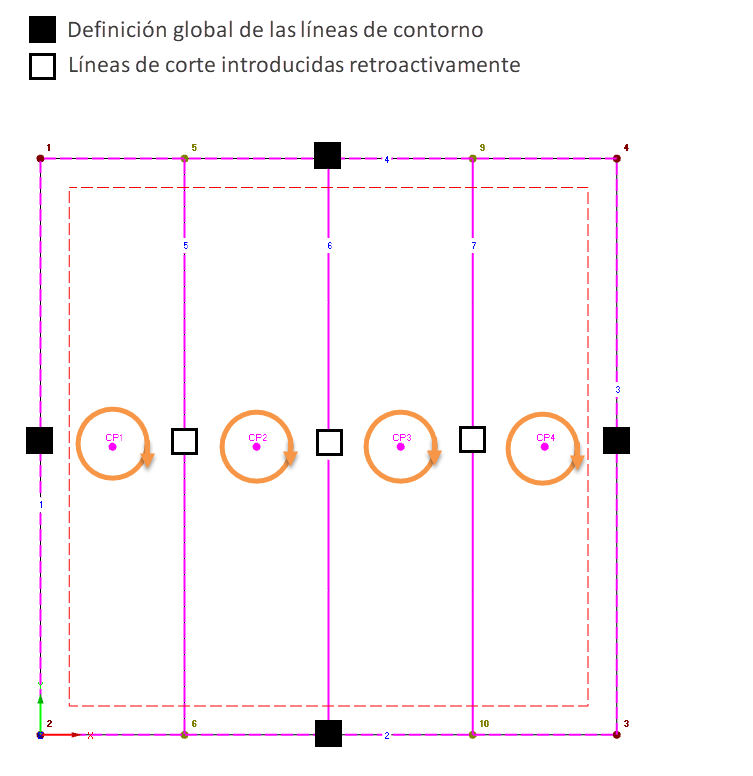

Figura 01 - Líneas de contorno de los cortes

Debido a su descripción de geometría fija (arco, círculo, spline, etc.), las líneas de límite globales son inviolables y, por lo tanto, también se implementan en la determinación de las secciones planas.

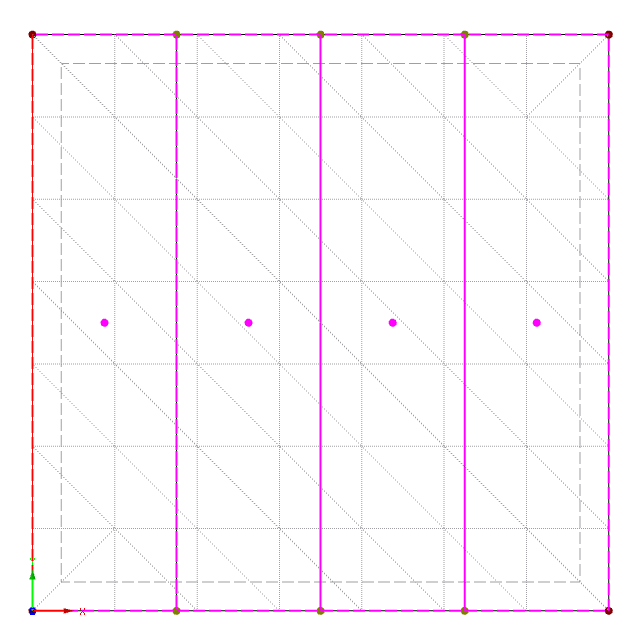

Por otro lado, las líneas de corte aplicadas posteriormente se basan en la malla FE de las superficies asignadas en la especificación de la línea de corte y no tienen influencia en la malla misma.


Las unidades de corte rodeadas por líneas de límite y corte adoptan la malla FE de las superficies asignadas para el aplanamiento. Dado que las líneas de corte atraviesan los propios elementos FE, sin tener en cuenta la malla global en el área del borde, los bordes de los elementos FE originales no se pueden usar para describir la limitación del patrón de corte. En este caso, los elementos FE afectados en el área de la línea de corte se dividen por las líneas de corte.

Dependiendo de la orientación de la línea de corte, los elementos FE se cortan en el medio o casi en el borde. Dado que los elementos FE en el borde pueden causar algunos problemas con la geometría, se ha introducido un cierto límite de tolerancia para la decisión. Este límite se utiliza para controlar la relación de aspecto crítica entre la longitud del borde FE cortada con la línea de corte y la longitud del borde FE original. Si la relación es menor que el valor límite dado, la línea de sección se deforma al nodo FE original.

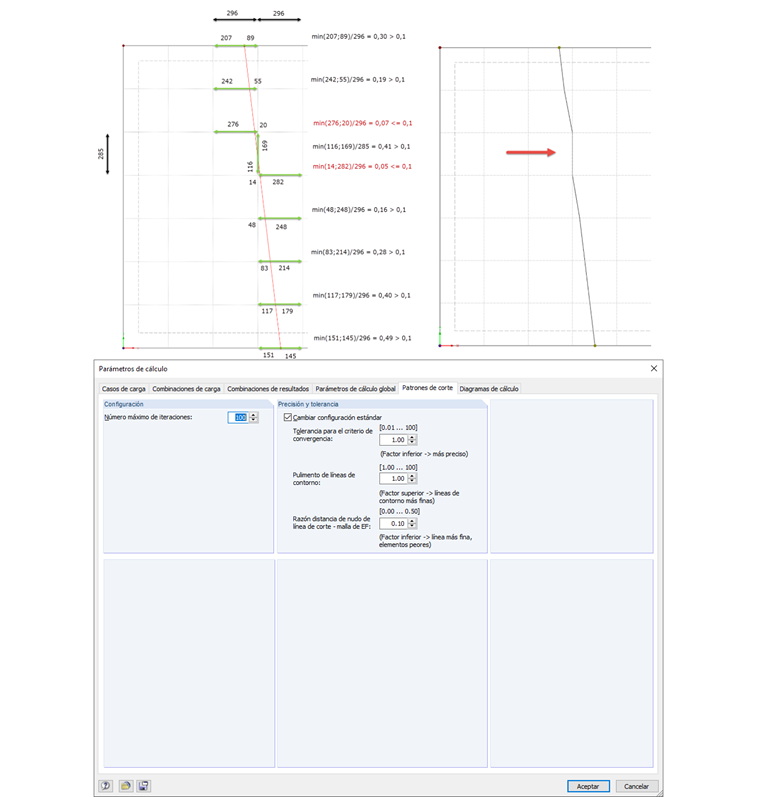

Figura 03 - Suavizado

Este hecho puede conducir a una "Irritación" de la línea de corte si las líneas de corte están cerca de los bordes del elemento FE. Al reducir el límite de tolerancia mostrado, esta situación se optimiza.

Palabras clave

Patrón de corte Zigzag Línea de corte Línea de contorno Contínua Suavizado
