Odpowiedź:

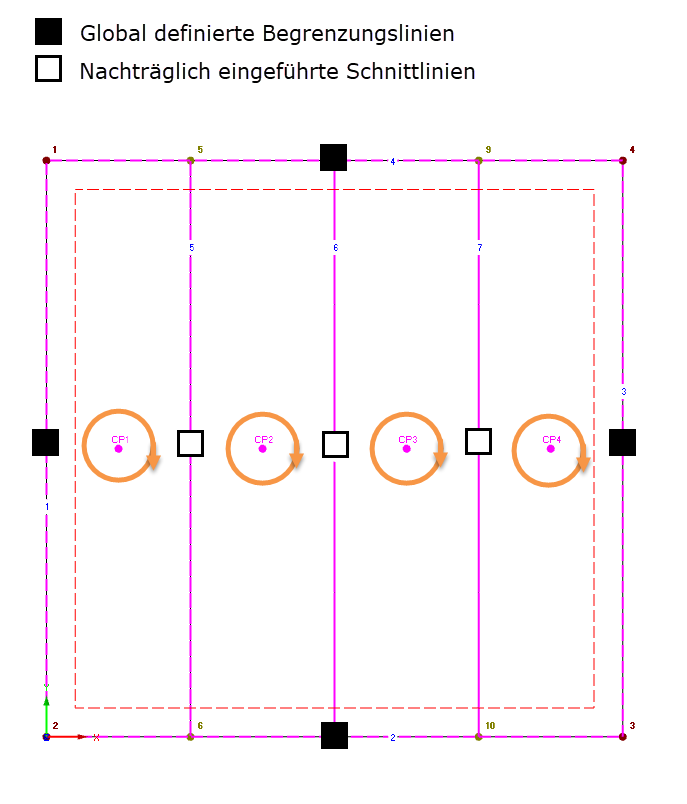

Zakres półfabrykatów membrany opisano za pomocą linii granicznych. Te linie graniczne mogą być utworzone przez- Globalnie zdefiniowane linie graniczne przypisanych powierzchni membran, lub
- Następnie wprowadzono linie cięcia do podziału półwyrobów na powierzchniach membrany.
Globalne linie graniczne są nienaruszalne ze względu na ich stały opis geometrii (łuk, okrąg, splajn, itp.) i są również w ten sposób zaimplementowane przy określaniu płaskich półfabrykatów.

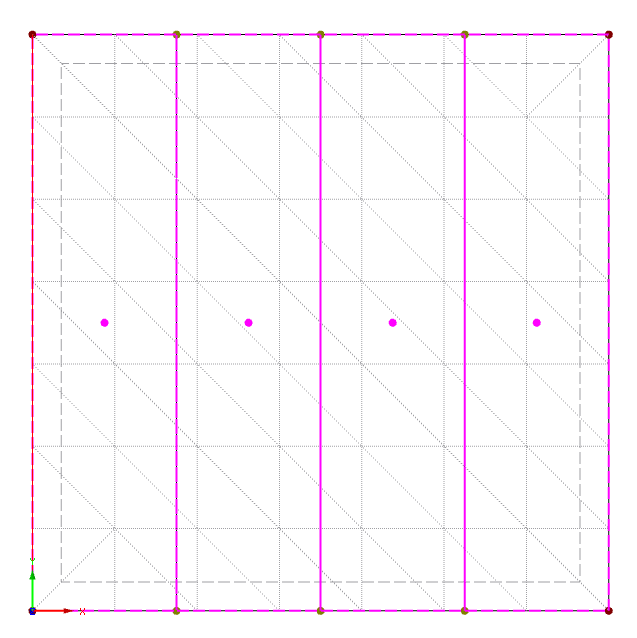

Z drugiej strony, zastosowane później linie cięcia są oparte na siatce ES powierzchni przypisanych w specyfikacji linii cięcia i nie mają wpływu na samą siatkę.
Jednostki tnące otoczone liniami brzegowymi i tnącymi przejmują siatkę ES powierzchni, które zostały przydzielone do niwelacji. Ponieważ linie cięcia przebiegają przez same elementy ES, bez względu na globalną siatkę w obszarze krawędzi, krawędzie oryginalnych elementów ES nie mogą być użyte do opisania ograniczenia wzoru cięcia. W takim przypadku elementy ES, których to dotyczy, znajdujące się w obszarze linii cięcia, są dzielone przez linie cięcia.

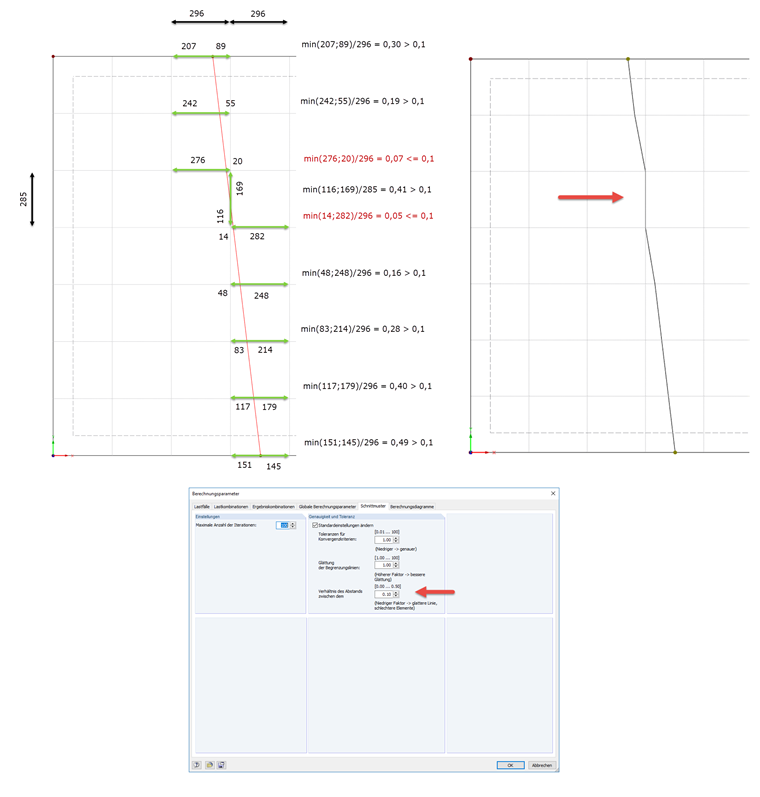

W zależności od orientacji linii cięcia elementy ES są cięte pośrodku lub prawie na krawędzi. Ponieważ elementy ES na krawędzi mogą powodować pewne problemy z geometrią, w celu podjęcia decyzji wprowadzono pewną granicę tolerancji. Ograniczenie to kontroluje krytyczny stosunek długości między długością krawędzi ES odciętą linią cięcia a pierwotną długością krawędzi ES. Jeżeli przełożenie jest mniejsze niż podana wartość graniczna, linia cięcia odnosi się do pierwotnego węzła ES.
W zależności od orientacji linii cięcia elementy ES są cięte pośrodku lub prawie na krawędzi. Ponieważ elementy ES na krawędzi mogą powodować pewne problemy z geometrią, w celu podjęcia decyzji wprowadzono pewną granicę tolerancji. Ograniczenie to kontroluje krytyczny stosunek długości między długością krawędzi ES odciętą linią cięcia a pierwotną długością krawędzi ES. Jeżeli przełożenie jest mniejsze niż podana wartość graniczna, linia cięcia odnosi się do pierwotnego węzła ES.
Fakt ten może prowadzić do "podrażnienia" linii cięcia, jeżeli linie cięcia znajdują się blisko krawędzi elementu ES. Sytuację tę można zoptymalizować, zmniejszając podaną granicę tolerancji.
