Вопрос

Я проектирую поверхности в модуле RF -CONCRETE Surfaces и получаю в некоторых областях высокое минимальное армирование в результате расчета SLS. Однако в других областях минимальное армирование значительно меньше. Почему?


Ответ:

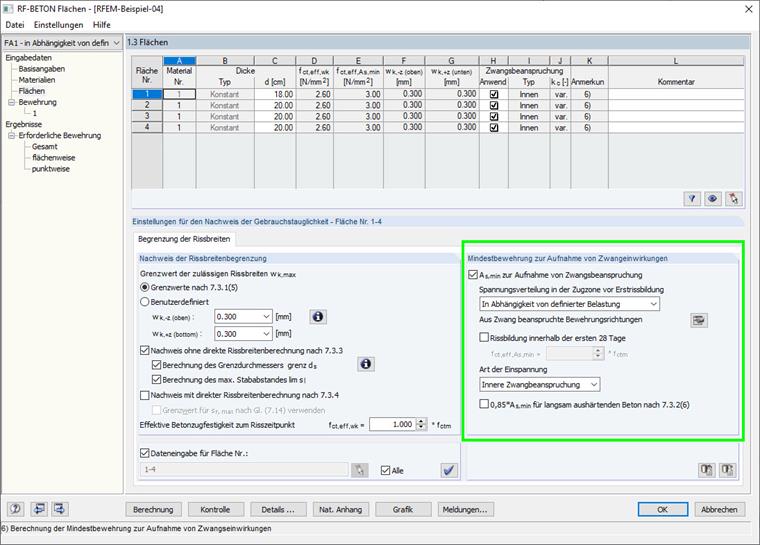

По умолчанию определение минимальной арматуры основывается на распределении напряжений в растянутой зоне перед начальным растрескиванием (коэффициент kc по норме EN 1992‑1‑1, 7.3.2 (7.2)), которое зависит от внешней нагрузки (Изображение 01). Это значит, что kc может быть изменено по глухим.

В зависимости от напряженного состояния (например, чистый изгиб, изгиб и растяжение, изгиб и сжатие или чистое растяжение) минимальное армирование может варьироваться вдоль поверхности.

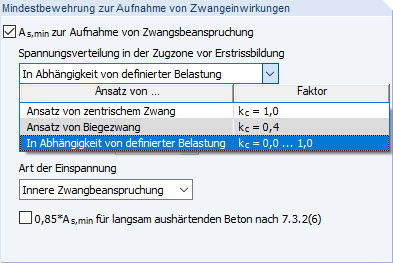

Тем не менее, можно также изменить предварительную настройку. Можно выбрать ограничение изгиба (kc = 0,4) или центральное ограничение (kc = 1,0) (Рисунок 02).

Если принять постоянное значение kc , то минимальная арматура не зависит от внешней нагрузки и применяется равномерно по конструктивному элементу.

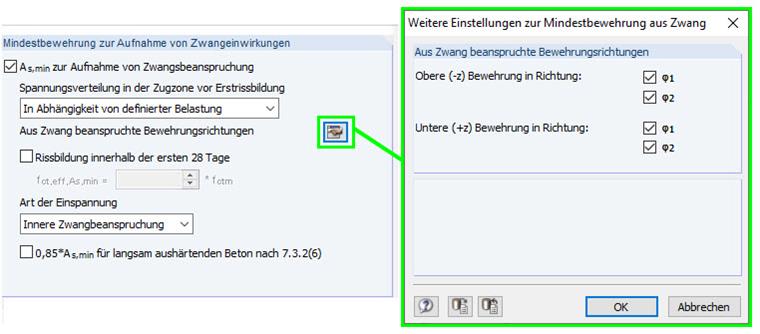

В данном контексте можно также выбрать направление, в котором должна учитываться сила (Рисунок 03).
