我在RF-CONCRETE Surfaces设计了面,在某些区域通过SLS设计得到了最小的配筋。 但是在其他区域的最小配筋要小得多。 是什么原因?

回答

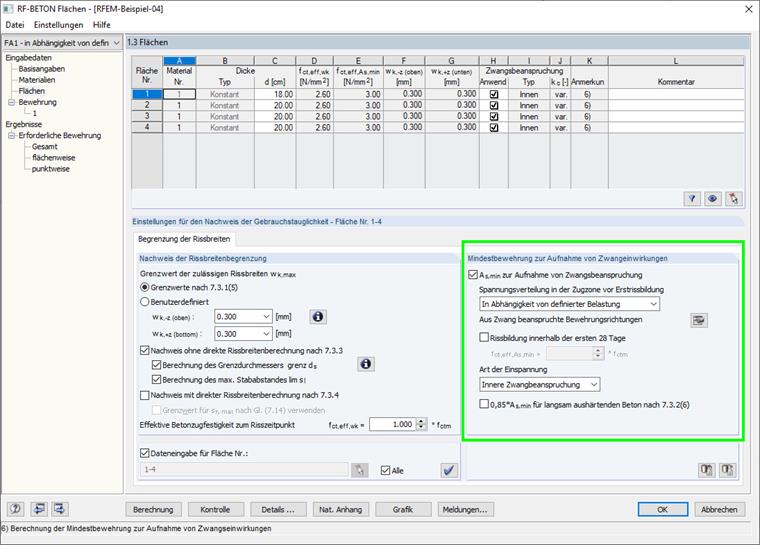

最小配筋的确定是基于初始开裂前受拉区域的应力分布(系数k c按照EN 1992-1-1 7.3.2(7.2。)),取决于外部荷载(图01) 也就是说,k c是可变的。

根据应力状态(例如纯弯曲,弯曲和拉伸,弯曲和压缩以及纯拉应力),最小配筋可以在整个面上变化。

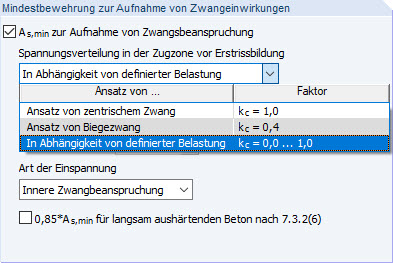

也可以调整预置。 因此可以选择弯曲约束(k c = 0.4)或中心约束(k c = 1.0)(图02)。

一旦假定为K C的恒定值,最小配筋是独立于外部负载的和之上的结构成分均匀地施加。

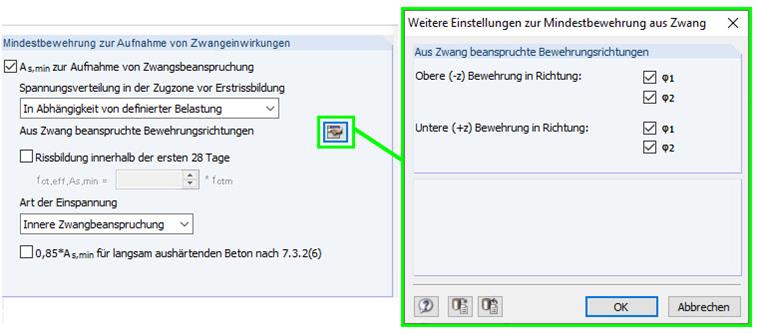

在这种情况下,您还可以选择考虑力的方向(图03)

关键词

最小配筋面积 约束 中心 弯曲强度
