Вопрос
Я ввел линейный шарнир в центре поверхности, и изгибающий момент на линейном шарнире не равен нулю. Почему?
Ответ:
Если линейный шарнир был задан правильно, то проблема может заключаться в неправильном определении опоры.
.

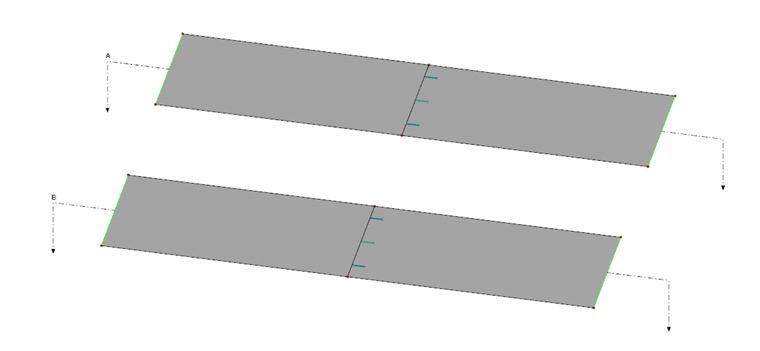

Несмотря на то, что конструктивная система (см. Рисунок 01) кажется такой же, в середине пролета есть момент, возникающий в результате определения внутренних сил на поверхности.

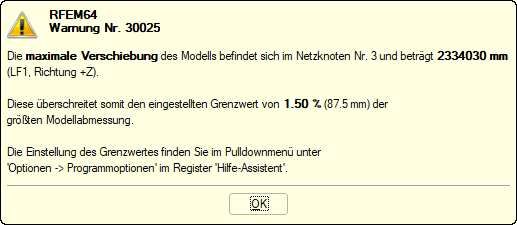

В данном случае причину можно определить по сообщению об ошибке уже после расчета загружения.

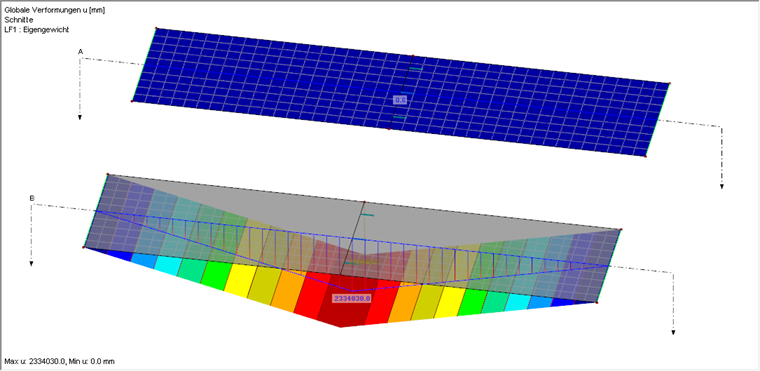

В конструкции днища возникают очень большие деформации, которые уже указывают на неправильную опору поверхности.

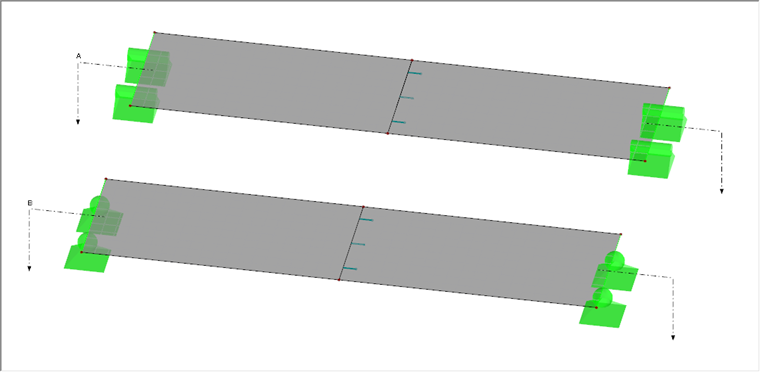

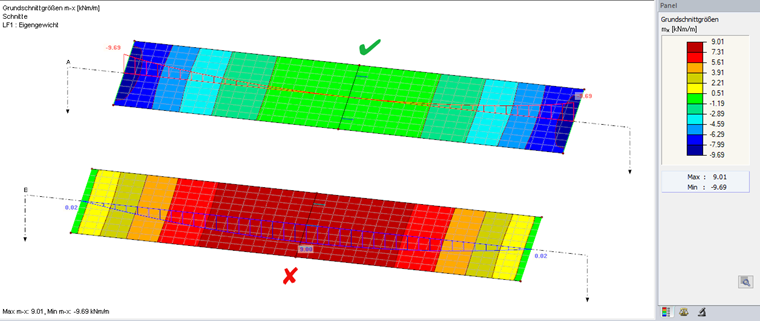

При проверке линейных опор становится ясно, что нижняя конструкция поворачивается вокруг общей оси Y из-за отсутствия заделки. В конечном итоге это приводит к бессмысленному распределению внутренних сил в основной внутренней силе mx.
Если вы отрегулировали опору линии, то получите ожидаемый результат.
