Causa de rotura de momento fletor na articulação de linha no centro da superfície

Se a articulação de linha for definida corretamente, o problema pode estar na definição incorreta do apoio.

1 Duas superfícies iguais com articulação de linha central

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

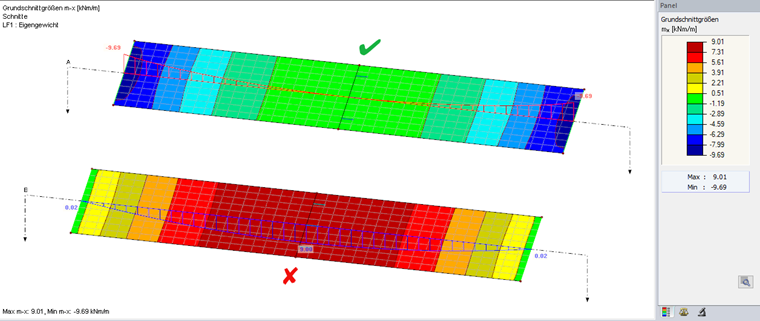

2 Distribuição da força interna básica mx

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

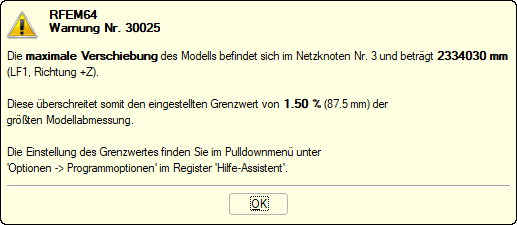

3 Mensagem de erro após o cálculo

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

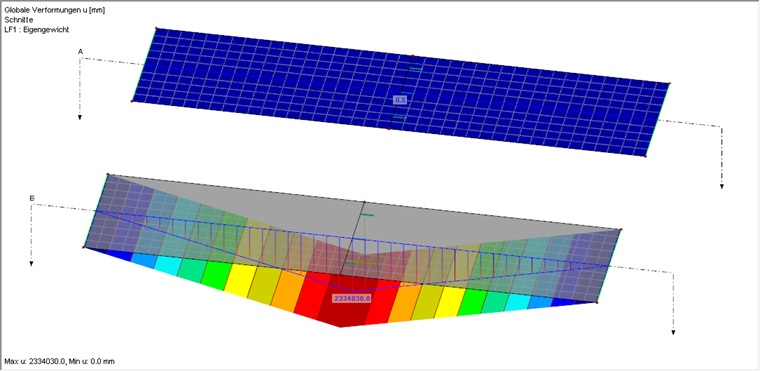

4 Deformações da estrutura correspondentes à mensagem de erro na Figura 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

5 Apoios de linha definidos incorretamente na subestrutura

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
