Causa de fallo del momento flector en la articulación lineal en el centro de la superficie

Si la articulación lineal se ha definido correctamente, el problema puede estar en la definición incorrecta del apoyo.

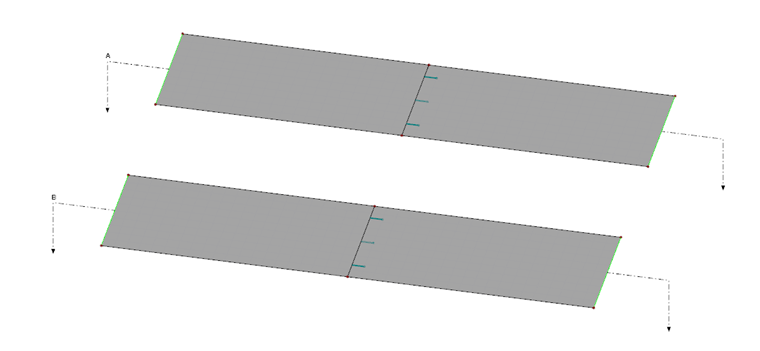

1 Dos superficies iguales con articulación en línea central

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

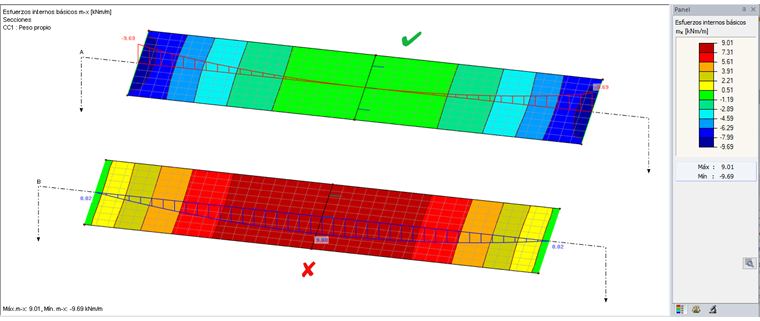

2 Distribución de la fuerza interna básica mx

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

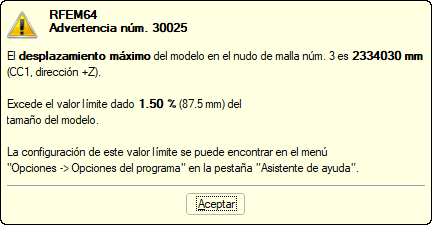

3 Mensaje de error después del cálculo

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

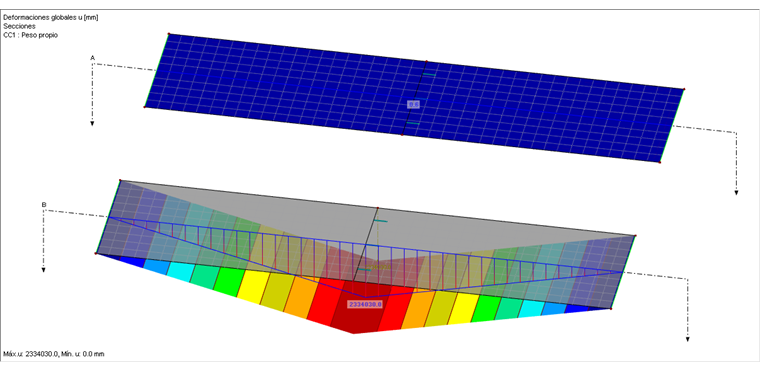

4 Deformaciones de la estructura correspondientes al mensaje de error en la imagen 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

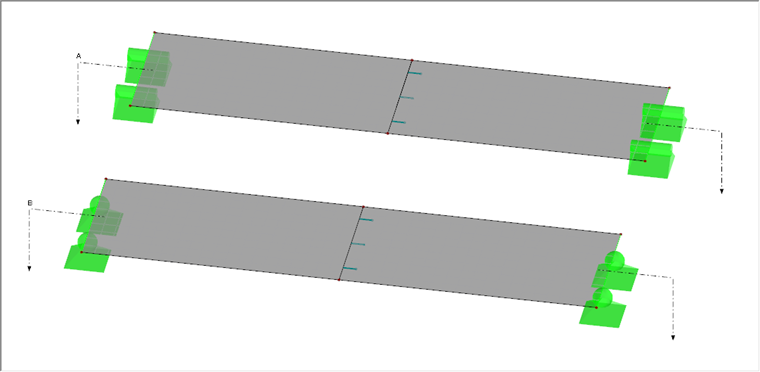

5 Apoyos de línea definidos incorrectamente en la subestructura

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
