Fehlerursache für Biegemoment an Liniengelenk in der Mitte der Fläche

Wenn das Liniengelenk richtig definiert wurde, kann das Problem z. B. an einer fehlerhaften Lagerdefinition liegen.

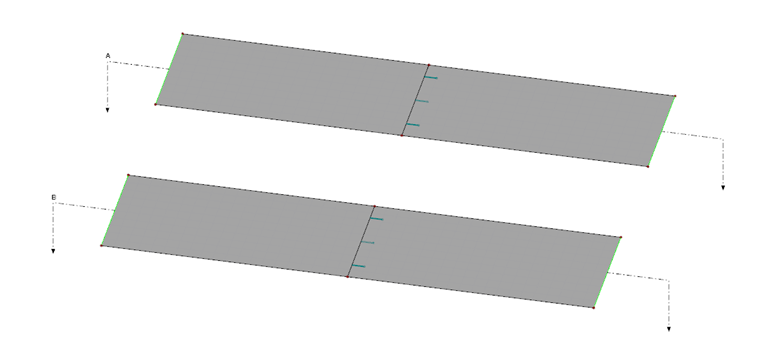

1 Zwei gleiche Flächen mit einem Liniengelenk in der Mitte

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

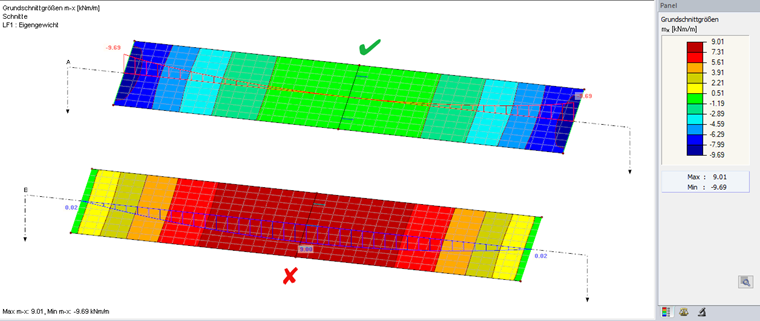

2 Verlauf der Grundschnittgröße m-x

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

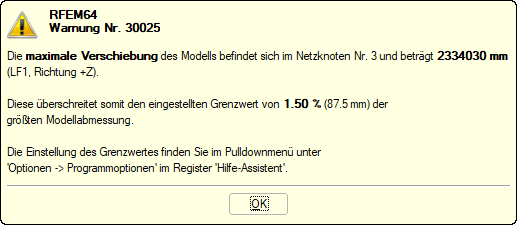

3 Fehlermeldung nach der Berechnung

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

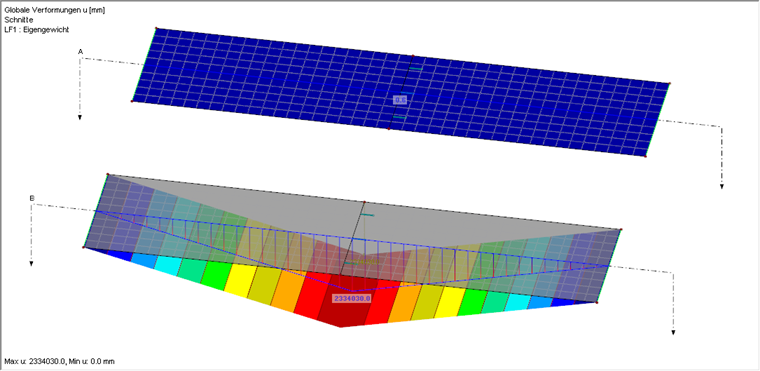

4 Verformungen des Systems entsprechend der Fehlermeldung in Bild 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

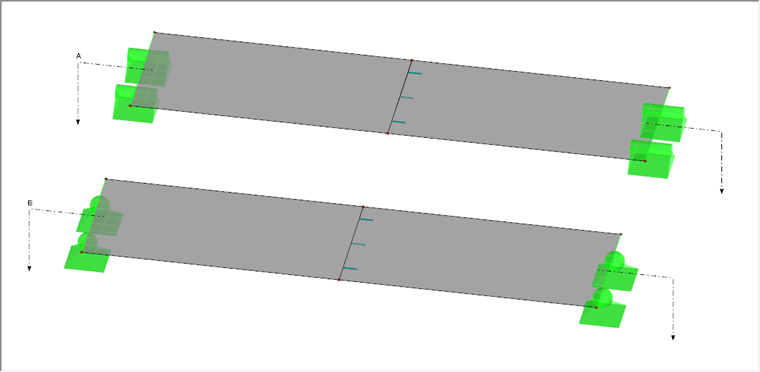

5 Fehlerhaft definierte Linienlager im unteren System

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
