Przyczyna uszkodzenia momentu zginającego na przegubie liniowym w środku powierzchni

Jeżeli przegub liniowy został zdefiniowany prawidłowo, problem może leżeć w nieprawidłowej definicji podpory.

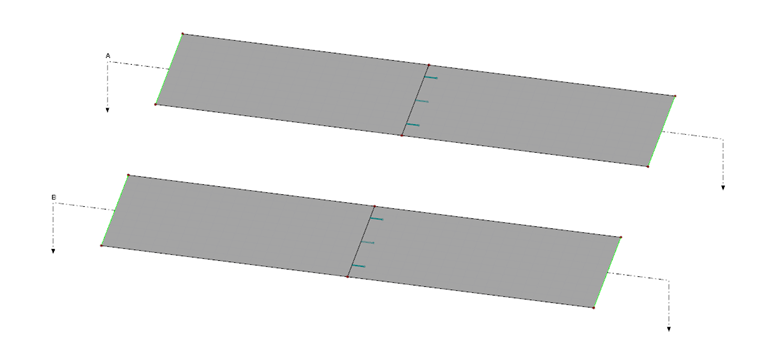

1 Dwie równe powierzchnie z centralnym przegubem liniowym

Obwohl das System (siehe Bild 01) augenscheinlich gleich sein müsste, resultiert in einer Fläche aus der Schnittgrößenermittlung ein Moment in Feldmitte.

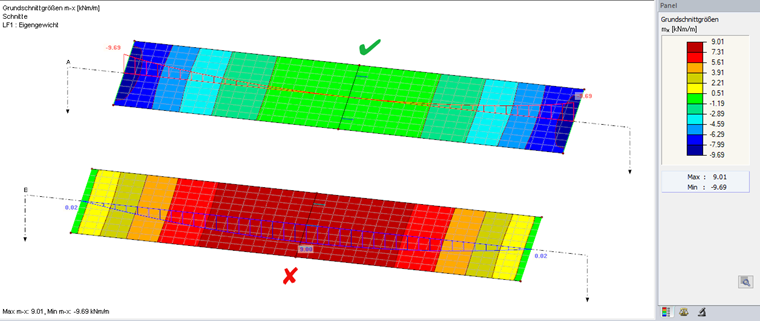

2 Rozkład podstawowej siły wewnętrznej mx

Die Ursache kann in dem vorliegenden Fall schon aus der Fehlermeldung nach der Berechnung des Lastfalls abgeleitet werden.

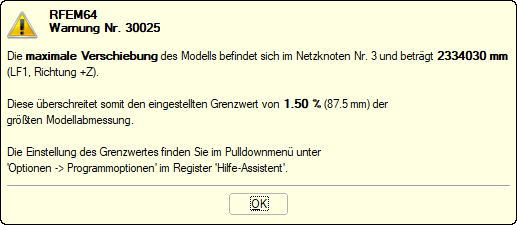

3 Komunikat o błędzie po obliczeniach

Es resultieren sehr große Verformungen in dem unteren System, sodass dies schon auf eine fehlerhafte Lagerung der Fläche hindeutet.

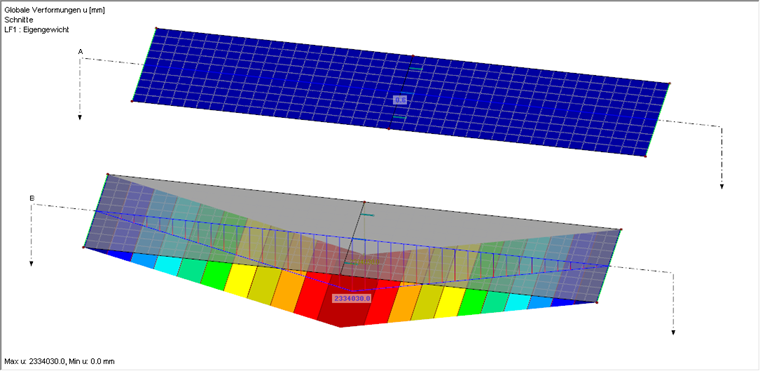

4 Odkształcenia konstrukcji odpowiadające komunikatowi o błędzie na ilustracji 03

Bei der Kontrolle der Linienlager wird deutlich, dass sich das untere System aufgrund der fehlenden Einspannung um die globale Y-Achse verdreht. Dies führt dann letztlich auch zu den nicht aussagekräftigen Schnittgrößenverlauf der Grundschnittgröße m_x.

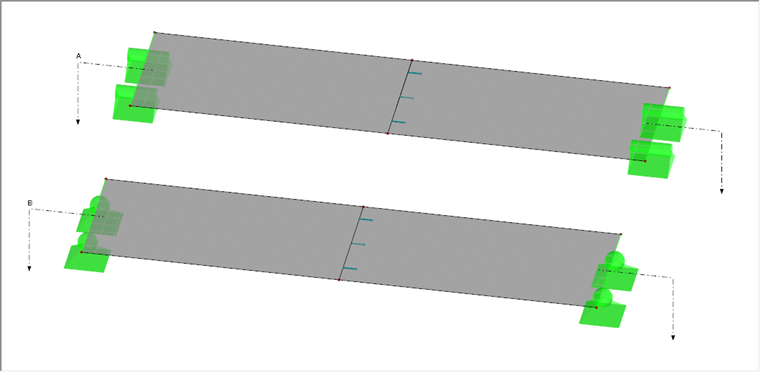

5 Nieprawidłowo zdefiniowane podpory liniowe w podkonstrukcji

Wird das Linienlager angepasst, erhält man das erwartete Ergebnis.
