Cause de la rupture du moment fléchissant à l'articulation linéique au centre de la surface

Si la libération linéique a été définie correctement, le problème peut venir d'un appui incorrectement défini.

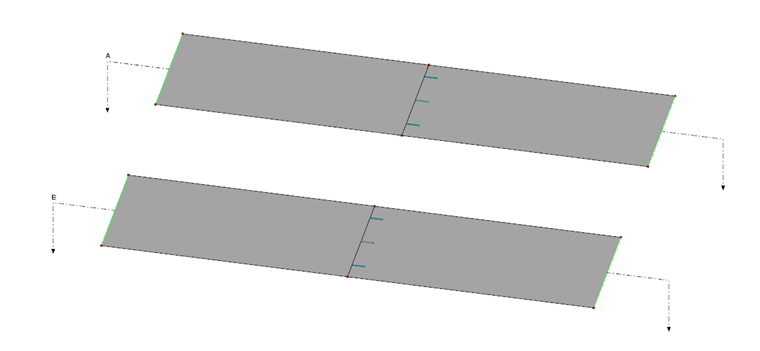

1 Deux surfaces égales avec articulation centrale

Bien que le système (voir la Figure 01) paraisse similaire, la détermination des efforts internes d'une surface cause un moment au centre de la travée.

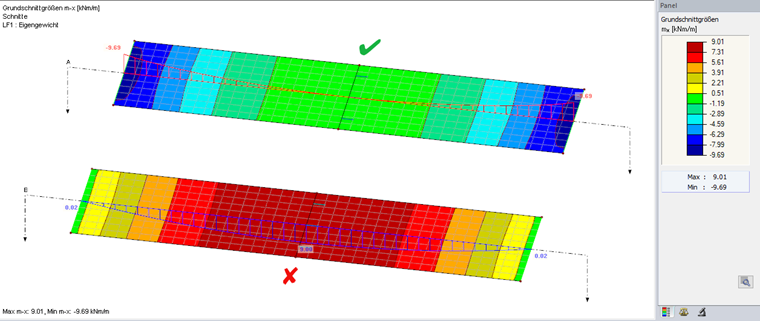

2 Distribution de l'effort interne de base mx

Le message d'erreur s'affichant une fois le cas de charge calculé permet de déterminer la cause.

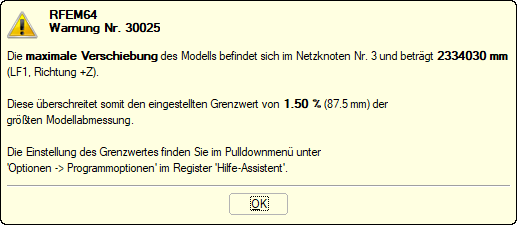

3 Message d'erreur après le calcul

Le système inférieur présente donc de très grandes déformations, ce qui indique qu'un appui de la surface est incorrect.

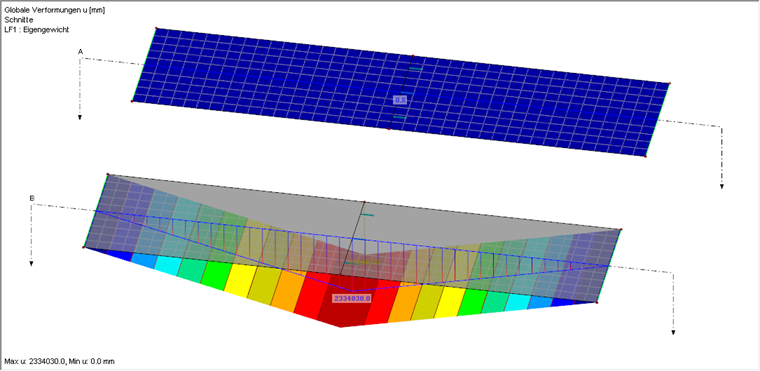

4 Déformations de la structure correspondant au message d'erreur de la Figure 03

Lorsque vous contrôlez les appuis linéiques, vous constatez que le système inférieur tourne autour de l'axe global Y à cause d'un maintien manquant. Vous obtenez donc une distribution des efforts internes non représentative pour l'effort interne de base m_x.

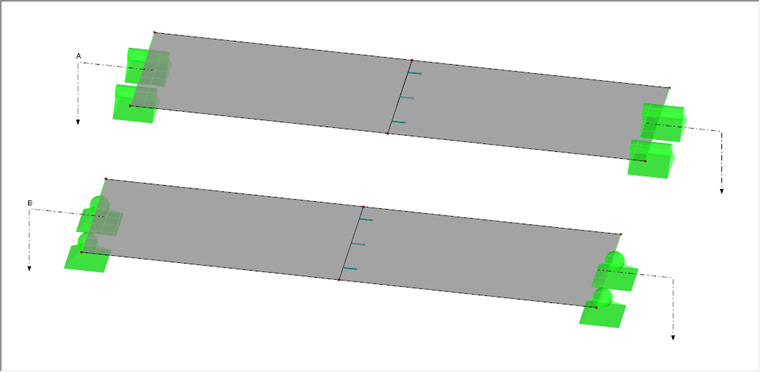

5 Appuis linéiques mal définis dans la sous-structure

Vous obtenez le résultat attendu après avoir modifié l'appui linéique.
