Несмотря на шарнир, у меня получается изгибающий момент «Мой» для ребристого стержня. Почему?

Ответ

Внутренние силы стержня (z.

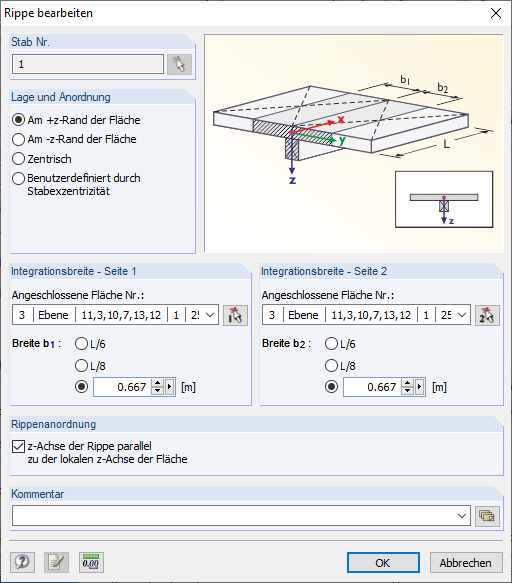

При вводе ребра, задается ширина интегрирования внутренних сил поверхности.


Внутренние силы ребер состоят из внутренних сил стержня из эксцентриситетно связанного прямоугольного сечения, а внутренние силы поверхности интегрированы по ширине интегрирования.

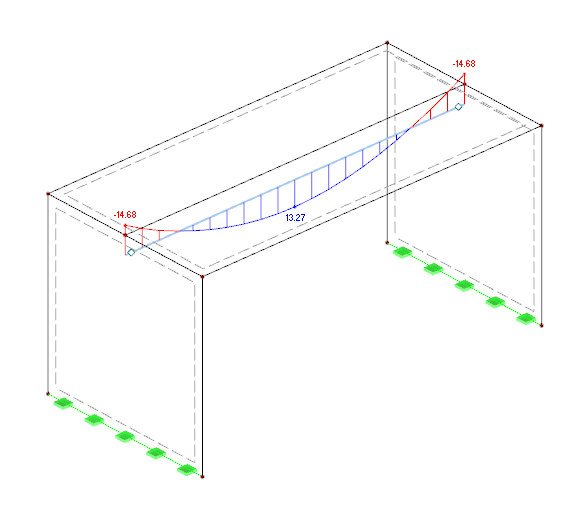

Теперь, это означает, что можно получить изгибающий момент My для реберного стержня, несмотря на ввод концевых шарниров стержня, потому что изгибающий момент может возникать из интегрированных внутренних внутренних сил.

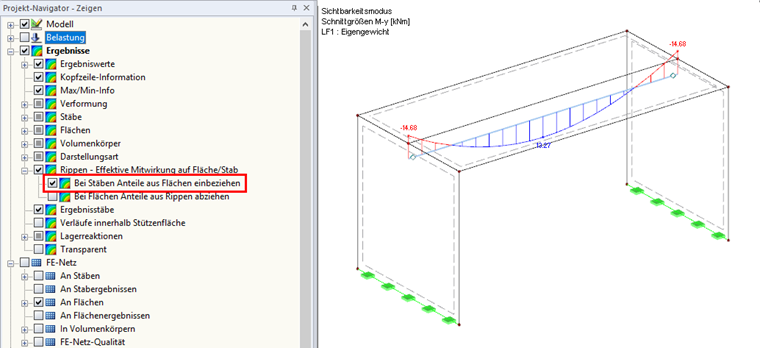

В навигаторе Изобразить можно указать, будут отображаться результаты, включая часть, от внутренних сил поверхности (по умолчанию).

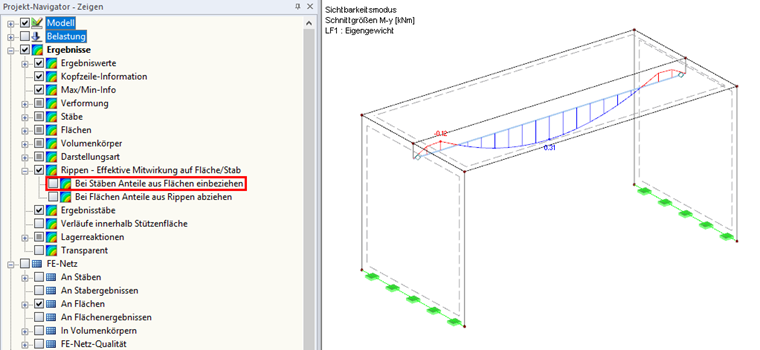

Или без доли внутренних сил поверхности


Для получения «ноля пересечения» момента My в ребре стержня, необходимо будет установить линейный шарнир в области соединения плиты с стенкой.
