Réponse:
Les efforts internes de la poutre nervurée (par exemple, le moment fléchissantMy ) ne dépendent pas uniquement des articulations définies aux extrémités, mais également des efforts surfaciques internes dans la plaque.

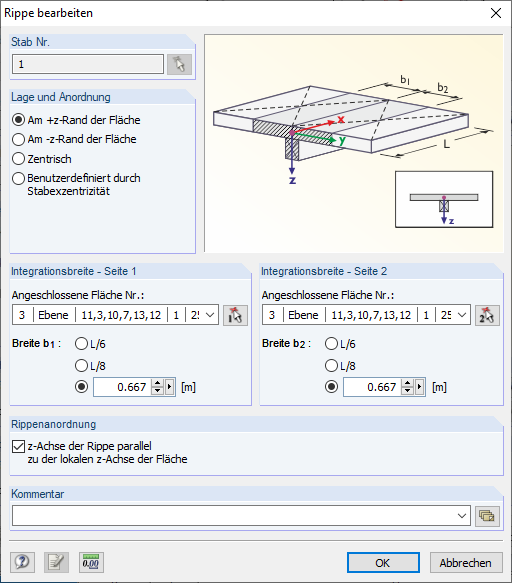

Lorsque vous insérez la nervure, indiquez une largeur d'intégration des efforts internes de la surface.
Les efforts internes des nervures sont composés des efforts internes de barre de la section rectangulaire connectée de manière excentrée et des efforts internes de surface intégrés sur la largeur d'intégration définie.

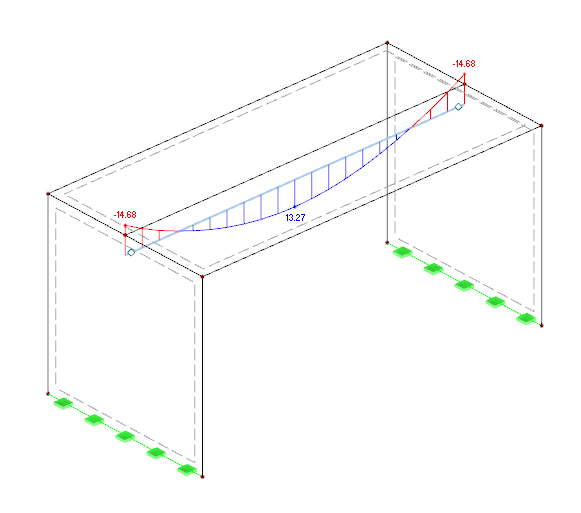

Das bedeutet nun, dass Sie bei einem Rippenstab auch trotz der Eingabe von Stabendgelenken ein Biegemoment My erhalten können, da das Biegemoment aus den aufintegrierten Flächenschnittgrößen stammen kann.

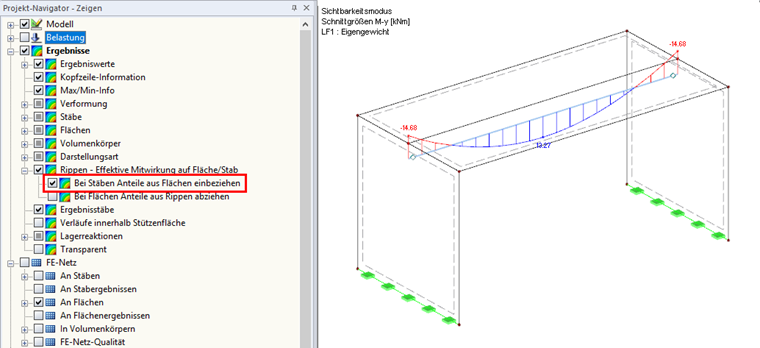

Vous pouvez préciser dans le navigateur Afficher si les résultats (y compris la partie provenant des efforts internes de la surface) doivent être affichés (paramètre par défaut).

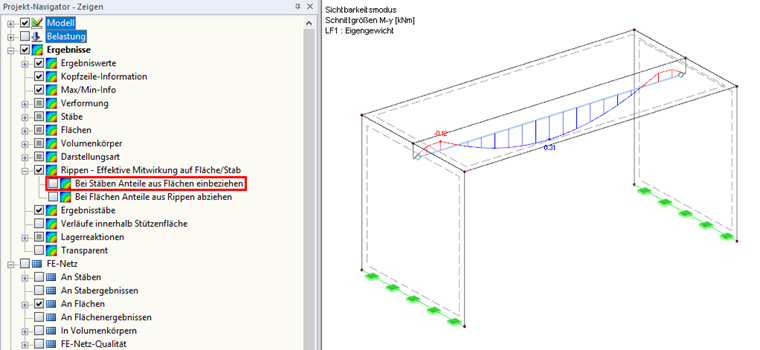

Vous pouvez aussi choisir de ne pas afficher la partie provenant des efforts internes de la surface.

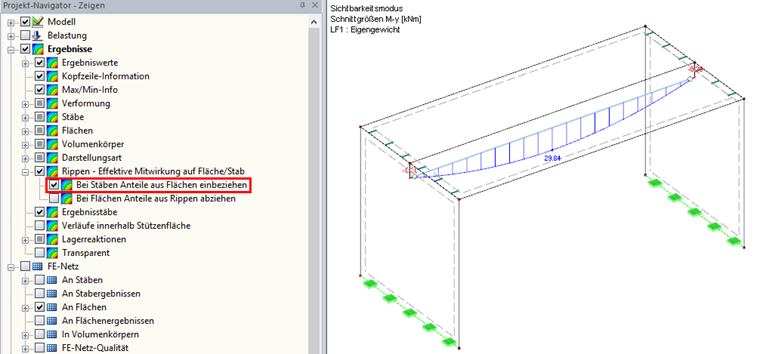

Um nun einen "Nulldurchgang" des Moments My im Rippenstab zu erhalten, müsste man im Bereich des Anschlusses der Platte an die Wand ein Liniengelenk einfügen.
