尽管铰链是肋形杆件弯曲弯矩My。 为什么?

回答

杆件内力(z。

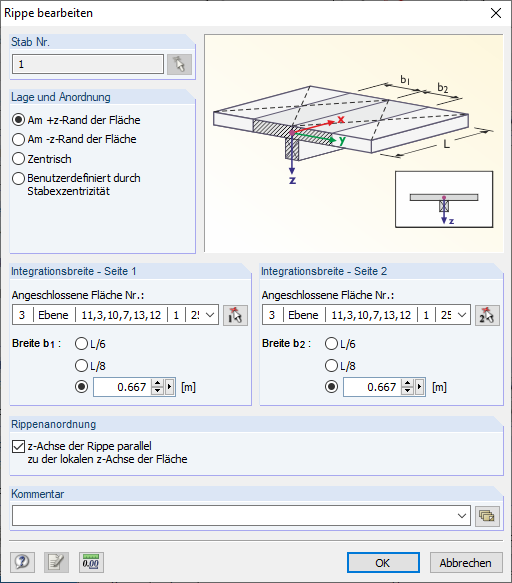

进入肋骨时,可以指定面内力的集成宽度。


肋的内力由偏心连接的矩形截面的杆件内力和在集成宽度上积分的面内力组成。

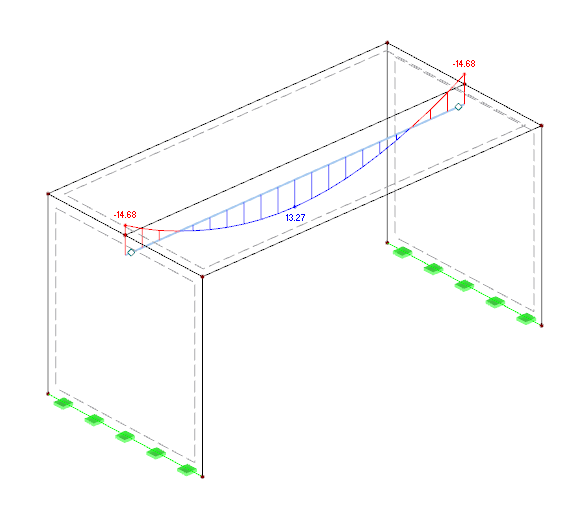

现在,尽管输入了杆件端部铰链,但对于肋杆件,弯矩My仍然存在,因为弯矩可能来自于面的内力。

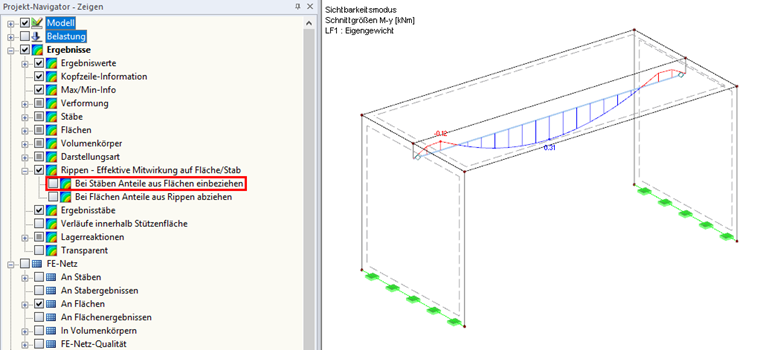

在显示导航器中可以指定是否显示包含面内力部分的结果(默认设置)。


或者没有面内力的比例

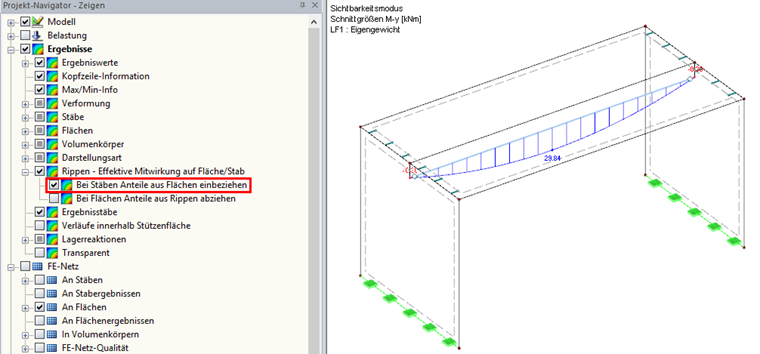

为了得到在杆件中弯矩My的“过零点”,需要在板与壁的连接区域插入一根线铰。




关键词

肋梁 释放 弯矩 T 形梁 内力 楼板梁,
