A pesar de tener la articulación, obtengo un momento flector My para la barra de nervio. ¿Por qué?

Respuesta

Los esfuerzos internos de la barra (por ejemplo, el momento flector My) de la barra de nervio no sólo depende de las articulaciones extremas de la barra definidas, sino también de los esfuerzos internos superficiales en la placa.

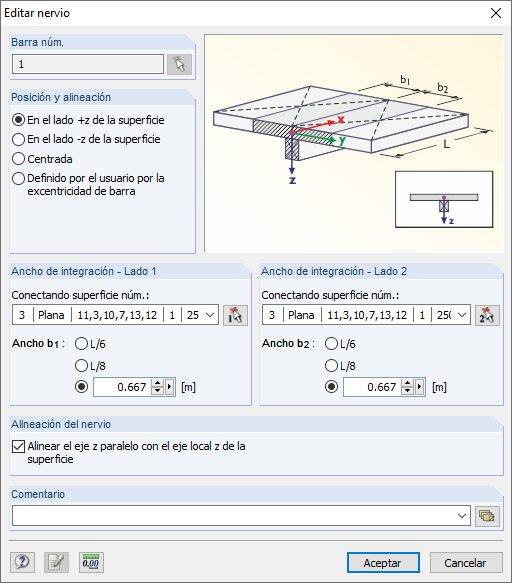

Al introducir el nervio, especifique un ancho de integración de los esfuerzos internos de la superficie.


Los esfuerzos internos del nervio se componen de los esfuerzos internos de la barra que pertenecen a la sección rectangular conectada excéntricamente y a los esfuerzos internos de la superficie integrados en el ancho de integración.

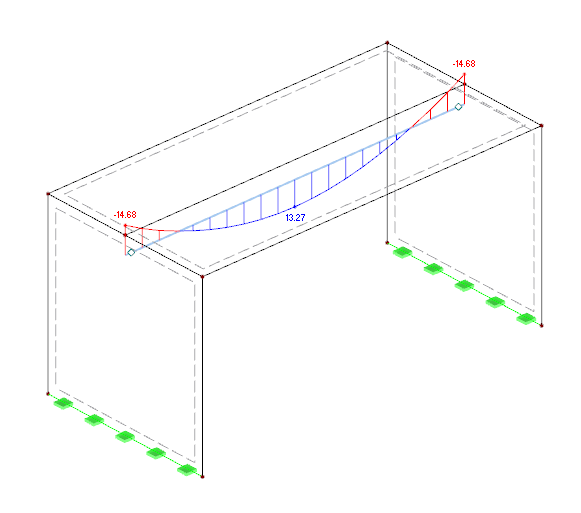

Ahora, esto quiere decir que puede obtener el momento flector My para un nervio, a pesar de la entrada de las articulaciones en el extremo de la barra, porque el momento flector se puede originar desde los esfuerzos internos integrados en la superficie.

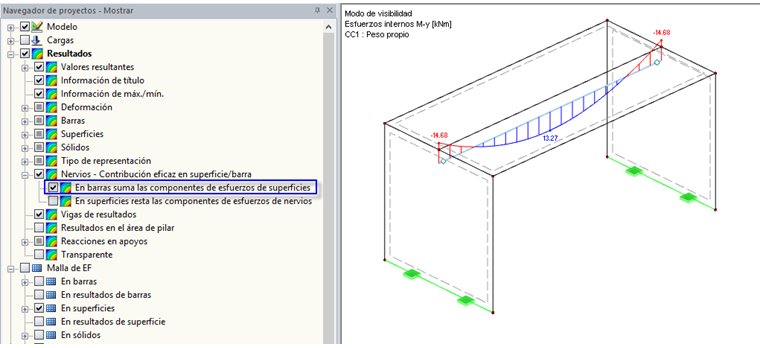

En el navegador "Mostrar", puede especificar si se muestra la porción de los esfuerzos internos de la superficie (configuración predeterminada).

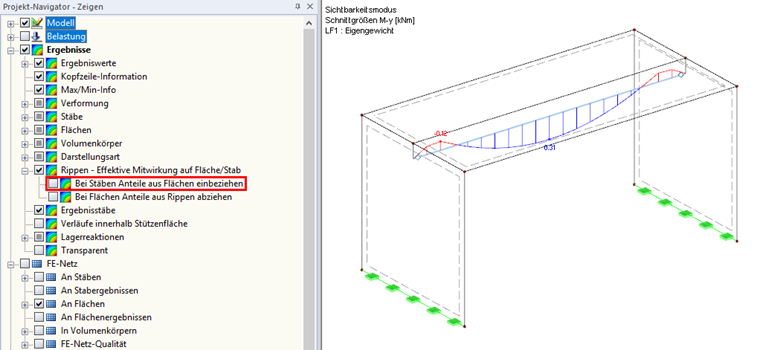

O sin la proporción de esfuerzos internos en la superficie

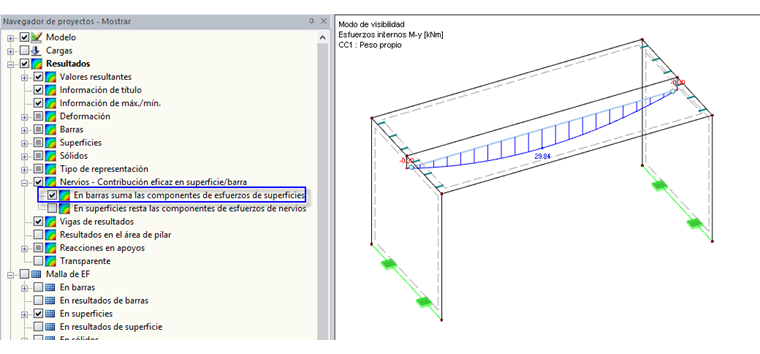

Para obtener un "cruce cero" del momento My en la barra de viga, es necesario insertar una articulación lineal en el área de la unión con la placa del muro.




Palabras clave

Nervio Articulación Momento Viga en T Esfuerzos internos Viga de cuelgue
