I přes kloub mám Ohebný moment My pro žebrovní prut. Proč?

Odpověď

Vnitřní síly prutu (z. (například ohybový moment My) žeberního prutu závisí nejen na zadaných koncových kloubových patech, ale i na vnitřních silových plochích desky.

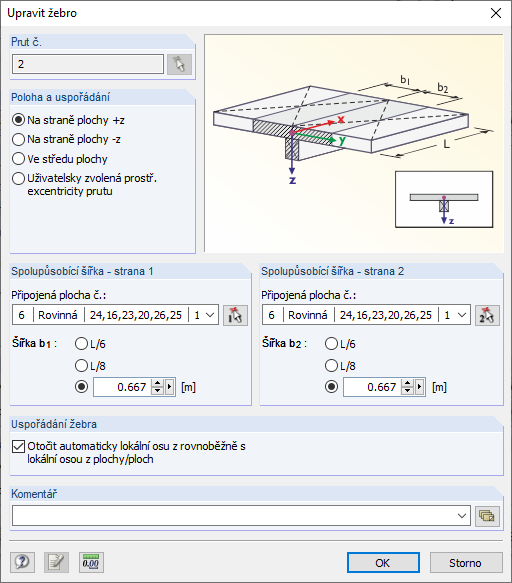

Při zadávání žebra zadáme integrační šířku vnitřních sil plochy.


Vnitřní síly žebra jsou tvořeny vnitřními silami prutu s excentricky napojeným obdélníkovým průřezem a vnitřními silami plochy integrovanými přes integrační šířku.

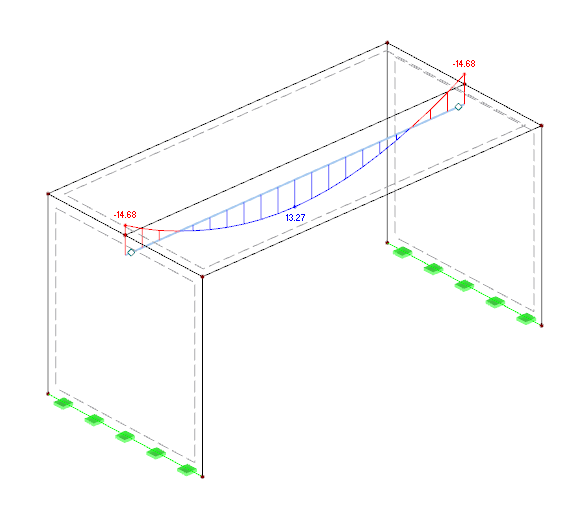

To znamená, že i přes zadání kloubů na konci prutu lze ohybovou vidlici My získat u žebrového prutu, protože ohybový moment může pocházet z integrovaných vnitřních sil na plochách.

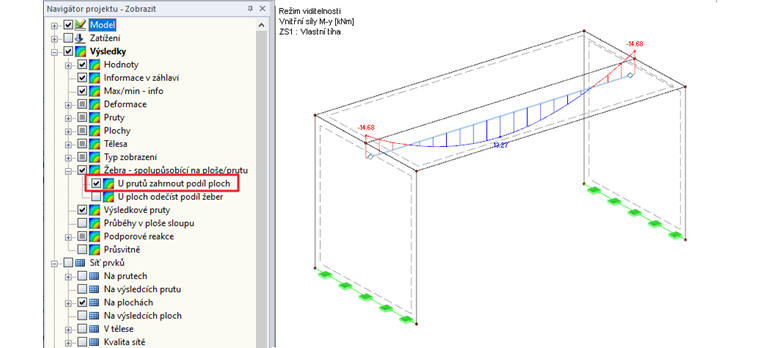

V navigátoru Zobrazit můžeme stanovit, zda se má zobrazit výsledky včetně části vnitřních sil na ploše (výchozí nastavení).

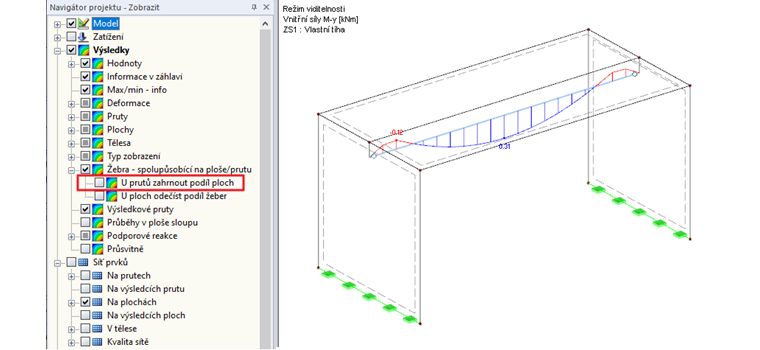

Nebo bez podílu plošných vnitřních sil

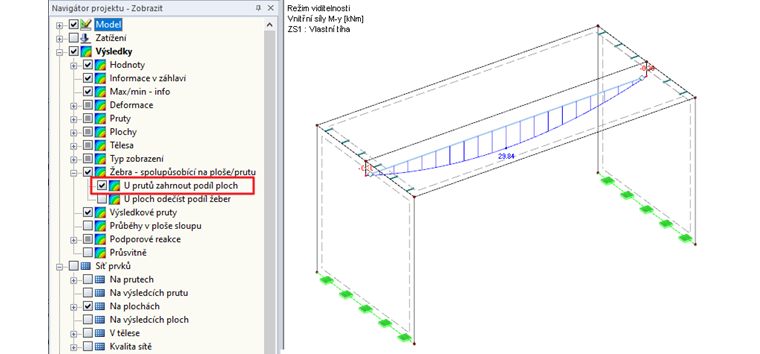

Aby bylo dosaženo "nulového přechodu" momentu My v žebrovém prutu, bylo by nutné zadat liniový kloub v oblasti přípoje desky ke stěně.




Klíčová slova

Žebro Uvolnění Moment Deskový nosník Vnitřní síly Průvlak
