W przypadku przegubu otrzymuję moment zginający My dla pręta żebrowanego. Dlaczego?

Odpowiedź

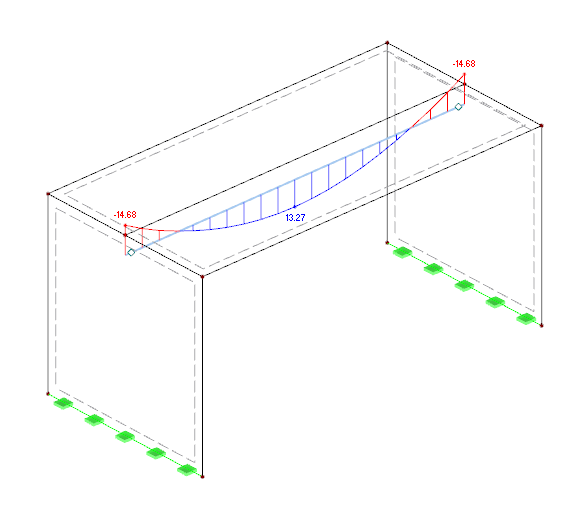

Siły wewnętrzne pręta (z. przykład moment zginający My) pręta żebrowego zależy nie tylko od zdefiniowanych przegubów na końcu pręta, ale również od sił wewnętrznych powierzchni w płycie.

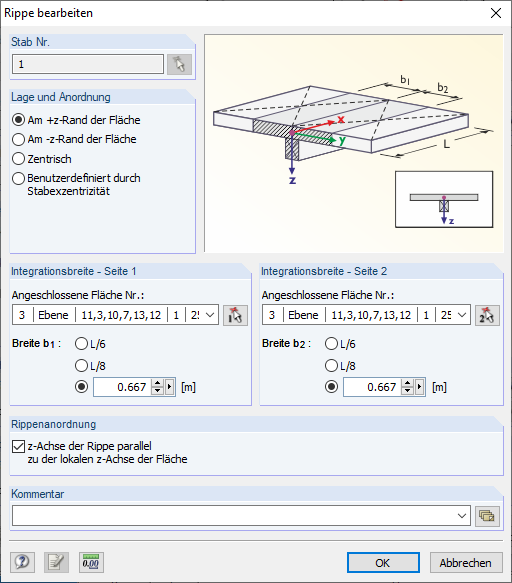

Wprowadzając żebro, należy określić szerokość wewnętrzną sił wewnętrznych powierzchni.


Siły wewnętrzne żebra składają się z sił wewnętrznych pręta w mimośrodowo połączonym przekroju prostokątnym oraz z sił wewnętrznych powierzchni zintegrowanych na szerokości całkowania.

Oznacza to, że momenty zginające My można uzyskać niezależnie od wprowadzenia zwolnień końcowych pręta, ponieważ moment zginający może pochodzić od sił wewnętrznych powierzchni zintegrowanych.

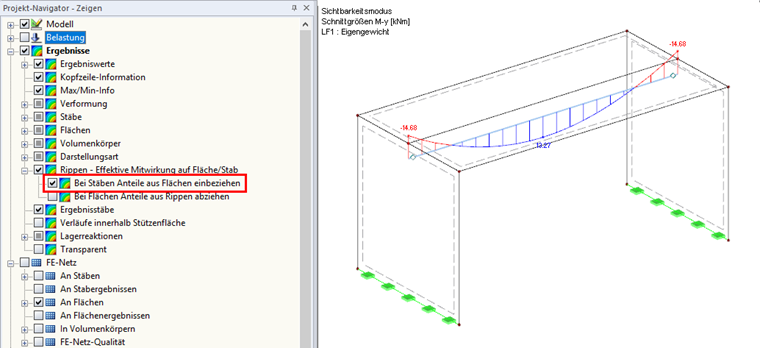

W nawigatorze Wyświetlić można określić, czy mają być wyświetlane wyniki zawierające odsunięcie od sił wewnętrznych powierzchni (ustawienie domyślne).

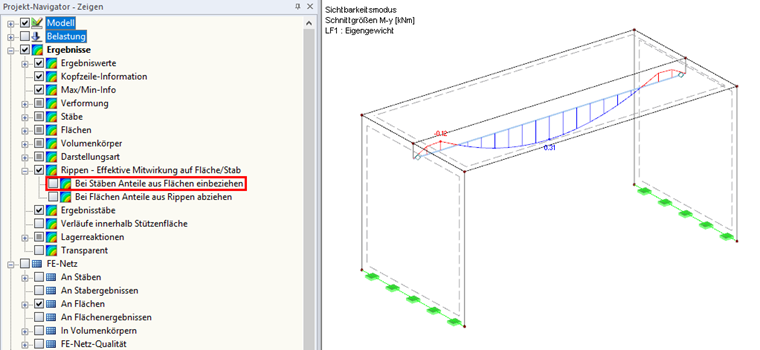

Bez udziału sił wewnętrznych powierzchni

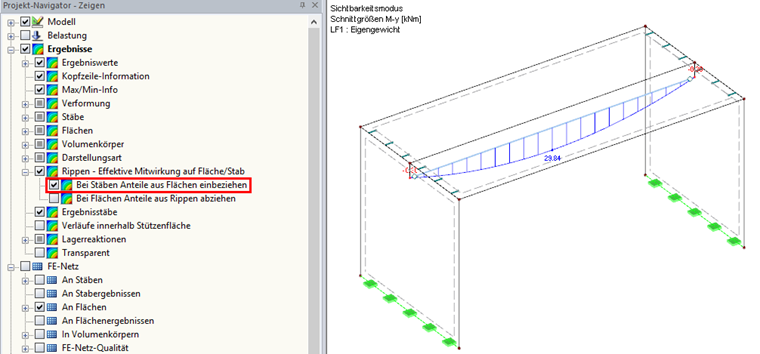

W celu uzyskania "przejścia przez zero" momentu My w pręcie żebra konieczne jest wstawienie przegubu liniowego w obszarze połączenia płytki ze ścianą.
