В модуле RF‑/DYNAM Pro есть два различных дополнительных модуля для анализа спектра реакций. В чем могут быть разные результаты работы обоих дополнительных модулей?

Ответ

Различия между этими двумя модулями объяснены в данном FAQ .

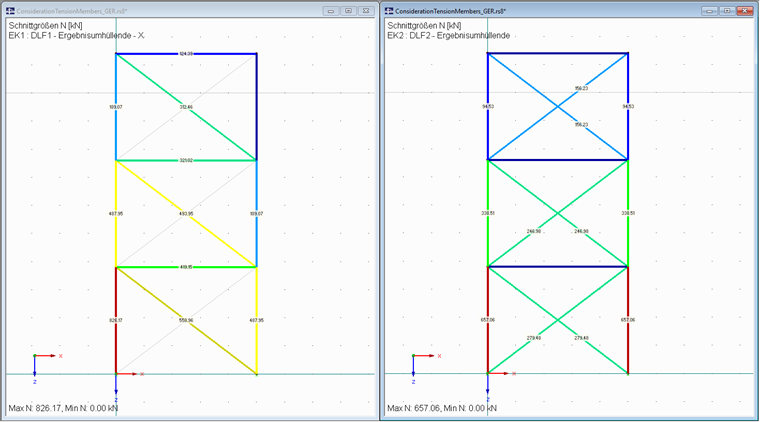

При одинаковых настройках в обоих дополнительных модулях должны быть одинаковые результаты. Однако это не относится к существующим нелинейностям. Причина в том, что в дополнительном модуле RF‑/DYNAM Pro не учитываются нелинейности. Таким образом, при отображении результатов в дополнительном модуле «Вынужденные колебания», все нелинейности игнорируются. Напротив, эквивалентные нагрузки рассчитываются в линейной конструктивной системе, а экспортированные загружения затем рассчитываются на реальной конструкции в RFEM и RSTAB, то есть со всеми нелинейностями. Это может привести к противоречивым результатам.

Если вы деактивируете нелинейности для экспортированных загружений, вы должны получить те же результаты.

В данном FAQ описан способ учета нелинейностей в анализе спектра реакций на основе растянутых стержней.

Ключевые слова

спектр реакций Динамический расчет Разница Результирующая Нелинейность Эквивалентная нагрузка
