V RF-/DYNAM Pro existují dva různé přídavné moduly pro analýzu spektra odezvy. Co může být příčinou rozdílných výsledků obou přídavných modulů?

Odpověď

Rozdíly mezi těmito dvěma moduly jsou vysvětleny v tomto FAQ .

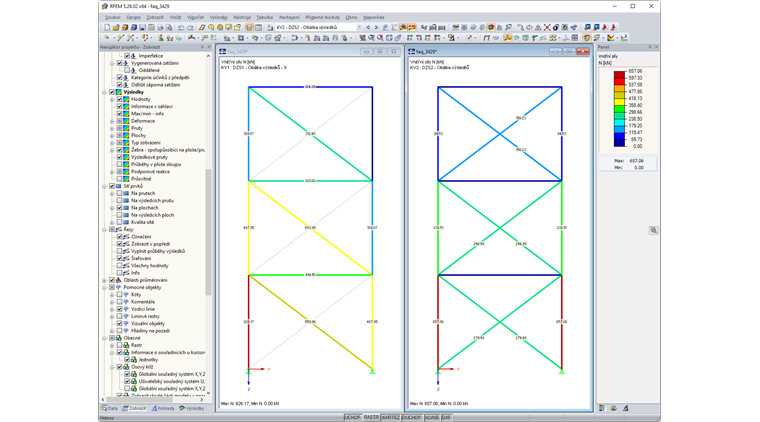

V případě stejného nastavení by měly být v obou přídavných modulech vypočítány stejné výsledky. To však neplatí pro existující nelinearity. Důvodem je, že v přídavném modulu RF-/DYNAM Pro nejsou zohledněny žádné nelinearity. Pokud se výsledky zobrazí v přídavném modulu Forced Vibrations, jsou všechny nelinearity ignorovány. Naproti tomu se ekvivalentní zatížení počítají na lineárním systému, ale exportované zatěžovací stavy se pak počítají na reálné konstrukci v programu RFEM a RSTAB, to znamená se všemi nelinearitami. To může vést k nekonzistentním výsledkům.

Pokud deaktivujete nelinearity pro exportované zatěžovací stavy, měli byste získat stejné výsledky.

Způsob zohlednění nelinearit při analýze spektra odezvy je popsán na základě tahových prutů v tomto FAQ .

Klíčová slova

Spektrum odezvy Dynamická analýza Rozdíly Výslednice Nelinearita Náhradní břemeno

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
