Hay dos módulos adicionales diferentes para un análisis del espectro de respuesta en RF-/DYNAM Pro. ¿Cuáles pueden ser las razones de los diferentes resultados de ambos módulos adicionales?

Respuesta

Las diferencias entre ambos módulos se explican en esta FAQ.

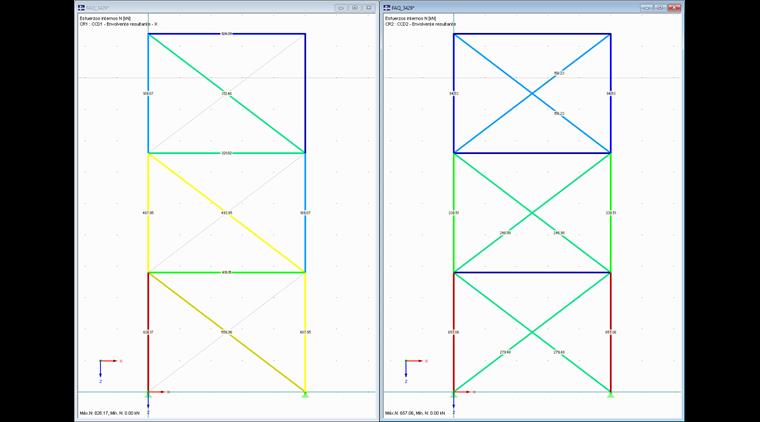

En el caso de la misma configuración, también se deberían calcular los mismos resultados en ambos módulos adicionales. Sin embargo, esto no se aplica a las no linealidades existentes. El motivo es que no se consideran no linealidades en el módulo adicional RF-/DYNAM Pro. Si se muestran los resultados en el módulo adicional Forced Vibrations, se ignoran todas las no linealidades. Por el contrario, las cargas equivalentes se calculan en un sistema estructural lineal, pero los casos de carga exportados se calculan en una estructura real en RFEM y RSTAB, es decir, con todas las no linealidades. Esto puede conducir a resultados inconsistentes.

Si desactiva las no linealidades para los casos de carga exportados, debería obtener los mismos resultados.

La forma en que puede considerar las no linealidades en el análisis del espectro de respuesta se describe por medio de las barras de tracción en esta FAQ.

Palabras clave

espectro de respuesta Cálculo dinámico Diferencia Resultante No linealidad Carga equivalente
