In RF-/DYNAM Pro gibt es zwei unterschiedliche Module für das Antwortspektrenverfahren. Welche Gründe kann es geben, wenn sich die Ergebnisse beider Module unterscheiden?

Antwort

Die Unterschiede beider Module werden in dieser FAQ erläutert.

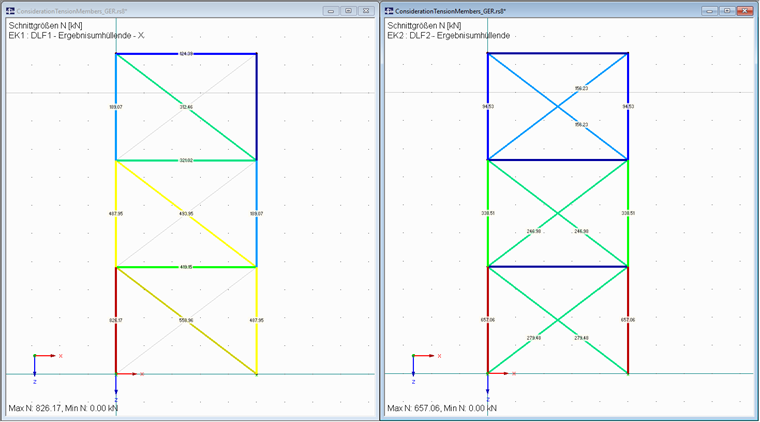

Generell sollten bei identischen Einstellungen auch gleiche Ergebnisse bei beiden Modulen berechnet werden. Dies trifft jedoch nicht bei vorhandenen Nichtlinearitäten zu. Denn in dem Modul RF-/DYNAM Pro werden keine Nichtlinearitäten berücksichtigt. Werden die Ergebnisse also über das Zusatzmodul Erzwungene Schwingungen ausgegeben, werden alle Nichtlinearitäten ignoriert. Im Gegensatz dazu, werden die Ersatzlasten an einem linearen System berechnet, die exportierten Lastfälle werden dann in RFEM oder RSTAB jedoch am realen System berechnet, also mit allen Nichtlinearitäten. Dies kann zu nicht konsistenten Ergebnissen führen.

Wenn Sie die Nichtlinearitäten für die exportierten Lastfälle deaktivieren, sollten Sie identische Ergebnisse erhalten.

Wie Sie Nichtlinearitäten in dem Antwortspektrenverfahren berücksichtigen können, wird anhand von Zugstäben in dieser FAQ beschrieben.

Schlüsselwörter

Antwortspektrum Dynamik Unterschied Ergebnis Nichtlinearität Ersatzlast
