Wyniki dla modułów dodatkowych RF-/DYNAM Pro

Q: Istnieją dwa różne moduły dodatkowe do analizy spektrum odpowiedzi w RF-/DYNAM Pro. Jakie mogą być przyczyny różnych wyników obu modułów dodatkowych?

Różnice pomiędzy modułami dodatkowymi RF-/DYNAM Pro Forced Vibrations i Equivalent Loads są wyjaśnione w FAQ 002062 .Jeżeli ustawienia są takie same, w obu modułach dodatkowych należy obliczyć te same wyniki. Nie dotyczy to jednak istniejących nieliniowości, ponieważ moduł dodatkowy RF-/DYNAM Pro z reguły nie uwzględnia nieliniowości. Dzięki temu podczas wyświetlania wyników w module dodatkowym Drgania wymuszone wszystkie nieliniowości są ignorowane. W przeciwieństwie do tego, obciążenia równoważne są obliczane w układzie liniowym, a wyeksportowane przypadki obciążeń są następnie przykładane do rzeczywistej konstrukcji w programie RFEM 5 lub RSTAB 8 - to znaczy ze wszystkimi nieliniowościami. Może to prowadzić do niespójnych wyników. W przypadku dezaktywacji nieliniowości dla eksportowanych przypadków obciążeń należy uzyskać takie same wyniki.Metoda uwzględniania nieliniowości w analizie spektrum odpowiedzi jest opisana na podstawie prętów rozciąganych w FAQ 002237.

Istnieją dwa różne moduły dodatkowe do analizy spektrum odpowiedzi w RF-/DYNAM Pro. Jakie mogą być przyczyny różnych wyników obu modułów dodatkowych?

Odpowiedź:

Różnice pomiędzy modułami dodatkowymi RF-/DYNAM Pro Forced Vibrations i Equivalent Loads są wyjaśnione w FAQ 002062 .

Jeżeli ustawienia są takie same, w obu modułach dodatkowych należy obliczyć te same wyniki. Nie dotyczy to jednak istniejących nieliniowości, ponieważ moduł dodatkowy RF-/DYNAM Pro z reguły nie uwzględnia nieliniowości. Dzięki temu podczas wyświetlania wyników w module dodatkowym Drgania wymuszone wszystkie nieliniowości są ignorowane. W przeciwieństwie do tego, obciążenia równoważne są obliczane w układzie liniowym, a wyeksportowane przypadki obciążeń są następnie przykładane do rzeczywistej konstrukcji w programie RFEM 5 lub RSTAB 8 - to znaczy ze wszystkimi nieliniowościami. Może to prowadzić do niespójnych wyników. W przypadku dezaktywacji nieliniowości dla eksportowanych przypadków obciążeń należy uzyskać takie same wyniki.

Metoda uwzględniania nieliniowości w analizie spektrum odpowiedzi jest opisana na podstawie prętów rozciąganych w FAQ 002237.

FAQ

[EN] FAQ 003429 | Istnieją dwa różne moduły dodatkowe do analizy spektrum odpowiedzi w RF-/DYNAM Pro ...

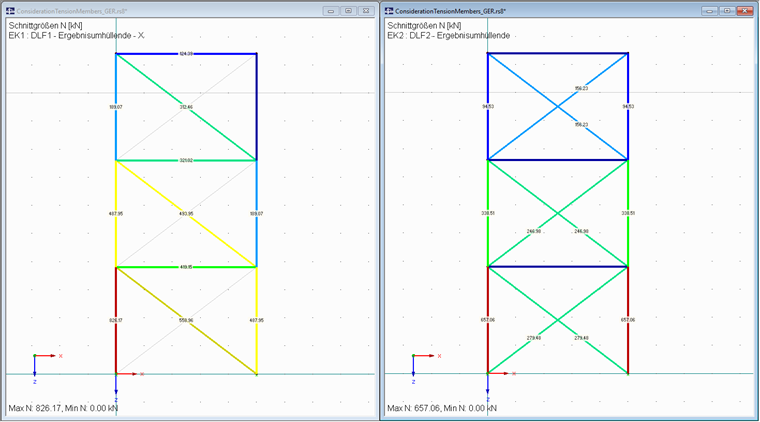

Różnice w wynikach obu modułów dodatkowych

Autor

Pani Effler jest odpowiedzialna za rozwój produktów do analizy dynamicznej i zapewnia wsparcie techniczne dla naszych klientów.

Odnośniki

Odniesienia

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.

Pobrane

Plik modelu w RFEM

440 KB
