Как происходит автоматическое создание c/t-частей?

Ответ

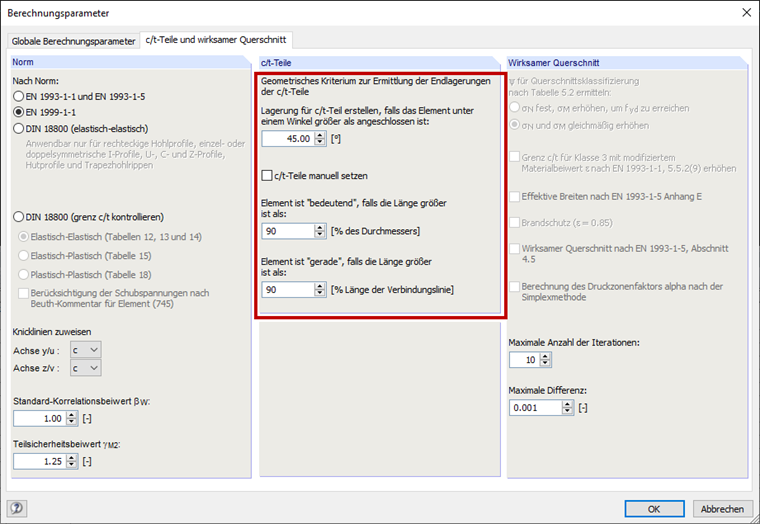

Во вкладке «Части c/t и эффективное сечение» диалогового окна «Параметры расчета» можно задать настройки для автоматического создания частей c/t.
Также можно указать угол, под которым должна быть создана опора между двумя элементами. В случае, если угол соединения элементов меньше, они рассматриваются как соединенные между собой части с/t. Ребра жесткости (продольные ребра, наклоны (выступы), выпуклости и т.д.) не распознаются программой во время автоматического создания частей c/t. Части c/t должны быть скорректированы вручную. Вы можете внести изменения в Таблицу «1.7 Номинальные ширины плоскости». | EN 1993‑1‑3 »или в диалоговом окне« Изменить условную ширину плоскости ».
Флажок «Элемент является значимым» определяет, рассматривается ли криволинейный элемент как часть ac/t. Если длина дуги больше, чем введенный диаметр, ею нельзя пренебрегать.
Перед расчетом появляется соответствующее сообщение об ошибке.
Параметр «Элемент прямой» относится к криволинейным элементам. Дуги обычно исключаются из определения полезной ширины, потому что стандарты не предоставляют четких спецификаций. Криволинейный элемент считается прямым, если отношение соединительной линии (начальный/конечный узел) к длине элемента превышает указанное значение.
