FAQ 003430 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Jak se provádí automatické vytváření c/t částí?

Odpověď

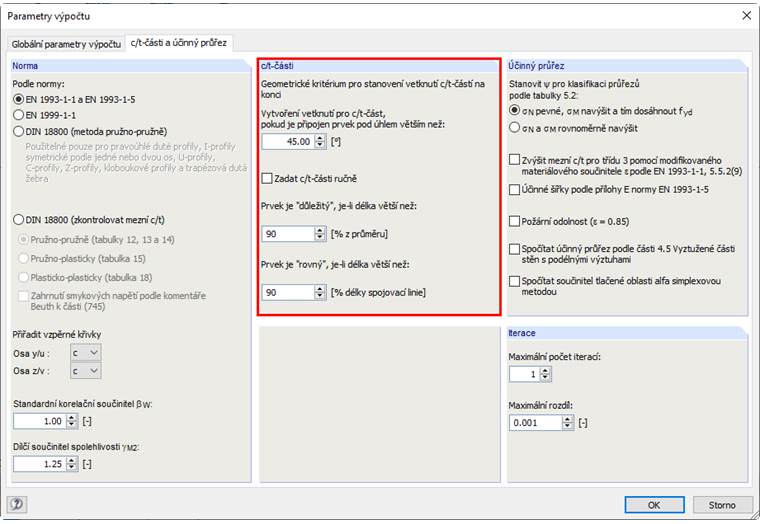

V záložce "c/t-části a účinný průřez" v dialogu "Parametry výpočtu" je možné zadat nastavení pro automatické vytváření c/t-částí.
Je možné zadat úhel, od kterého má být mezi dvěma prvky vytvořena podpora. Pokud se prvky spojují v menším úhlu, uvažují se jako souvislá c/t-část. Výztuhy (podélná žebra, ohyby (přehyby) nebo návalky atd.) nejsou programem při automatickém vytváření c/t-částí rozpoznány. Tyto c/t-části je zde nutné upravit ručně. Změny je možné provést v tabulce "1.7 Části průřezu pro klasifikaci" nebo v dialogu "Upravit c/t-část".
Vstupní pole pro prvek je "významně" určující, zda je zakřivený prvek zohledněný jako c/t-část. Pokud je délka oblouku větší než zde zadávaný průměr, nelze ho zanedbat.
Před výpočtem se zobrazí příslušné chybové hlášení.
Možnost Prvek se "přímo" týká zakřivených prvků. Normálně jsou oblouky před stanovením účinných šířek vyjmuté, protože normy neposkytují jednoznačné specifikace. Zakřivený prvek bude uvažován jako přímý, pokud je poměr spojovací linie (počáteční/koncový uzel) a délky prvku větší než zadaná hodnota.

Klíčová slova

c/t-část b/t-část
