Comment se déroule la création automatique des parties c/t ?

Réponse

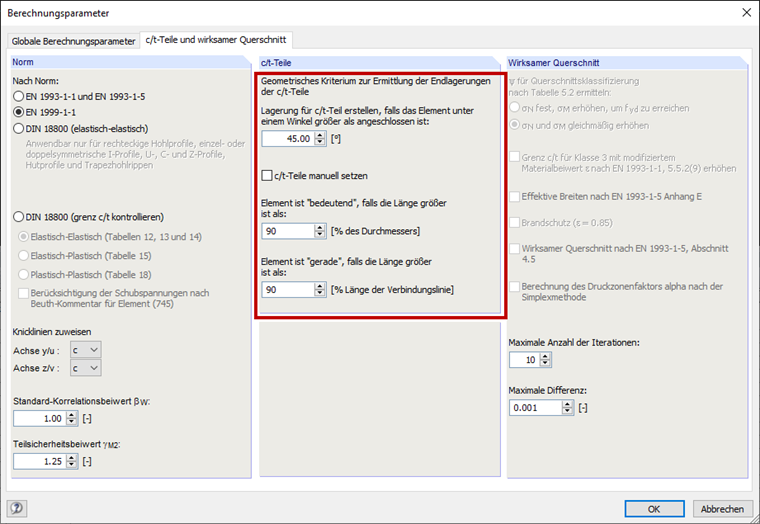

Dans l'onglet « Parties c/t et propriétés de section efficace » de la boîte de dialogue « Paramètres de calcul », vous pouvez définir les paramètres de création automatique des parties c/t.
Vous pouvez préciser l'angle à partir duquel un appui doit être créé entre deux éléments. Si les éléments sont connectés à un angle inférieur, ils sont considérés comme une partie c/t connectée. Les raidisseurs (nervures longitudinales, plis (lèvres), bourrelets, etc.) ne sont pas reconnus par le programme lorsque les parties c/t sont créées automatiquement. Les parties c/t doivent être ajustées manuellement. Les modifications peuvent être effectuées dans le tableau « 1.7 Parties de la section pour la classification » ou dans la boîte de dialogue « Modifier la pièce c/t ».
Le champ d'entrée de l'élément permet de déterminer si un élément courbe est considéré comme une partie c/t. Si la longueur de l'arc est supérieure au diamètre spécifié dans la boîte de dialogue, elle ne peut pas être négligée.
Un message d'erreur correspondant apparaît alors avant le calcul.
L'option d'élément « droit » concerne les éléments courbes. Les arcs sont normalement exclus de la détermination des largeurs efficaces, car les normes ne fournissent pas de spécifications claires. Un élément courbe est supposé droit si le rapport entre la ligne de connexion (nœud début/fin) et la longueur de l'élément est supérieur à la valeur spécifiée.

Mots-clés

partie c/t Partie b/t
