Jak przebiega automatyczne tworzenie części w/t?

Odpowiedź

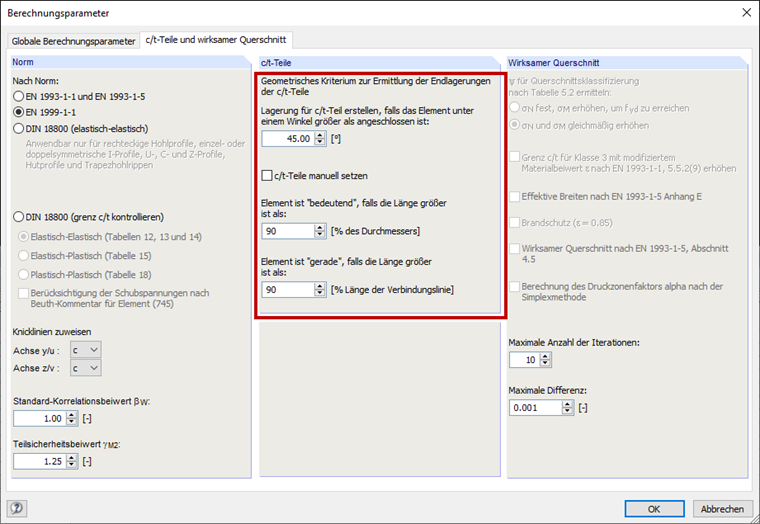

W zakładce "Części c/t i przekrój efektywny" w oknie dialogowym "Parametry obliczeń" można zdefiniować ustawienia do automatycznego tworzenia części c/t.
Możliwe jest również określenie kąta, od którego ma zostać utworzona podpora pomiędzy dwoma elementami. W przypadku, gdy kąt łączenia elementów jest mniejszy, są one traktowane jako część c/t połączona ze sobą. Usztywnienia (żebra podłużne, nachylenia (krawędzie) lub wybrzuszenia itd.) Nie są rozpoznawane przez program podczas automatycznego generowania części w kształcie litery C/T. Części c/t należy wyregulować ręcznie. Zmiany można wprowadzić w tabeli „1.7 Umowne szerokości płaszczyzny” | EN 1993-1-3 ”lub w oknie dialogowym„ Edytować nominalną szerokość płaską ”.
Pole wyboru dla Elementu jest "znaczące", kontroluje, czy zakrzywiony element jest traktowany jako część AC/T. Jeżeli długość łuku jest większa niż wprowadzona tutaj średnica, nie można jej pominąć.
Przed obliczeniami pojawia się odpowiedni komunikat o błędzie.
Opcja Element ist "prosty" odnosi się do elementów zakrzywionych. Łuki są zazwyczaj wyłączone z określania szerokości efektywnych, ponieważ normy nie zawierają jasnych specyfikacji. Zakłada się, że element zakrzywiony jest prosty, jeżeli stosunek linii łączącej (węzeł początkowy/końcowy) do długości elementu jest większy niż podana wartość.

Słowa kluczowe

część c/t Część b/t
