¿Cómo se realiza la creación automática de partes c/t?

Respuesta

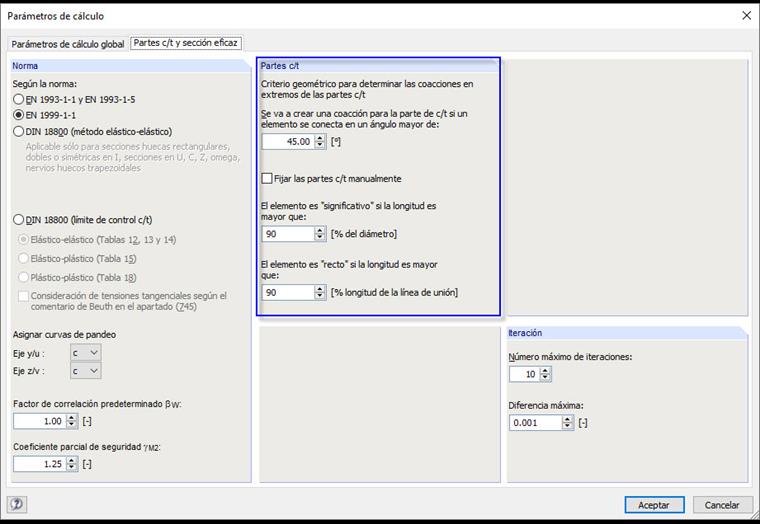

En la pestaña "Partes c/t y sección eficaz" del cuadro de diálogo "Parámetros de cálculo", puede definir la configuración para la creación automática de partes c/t.
Puede especificar el ángulo desde el que se debe crear el apoyo entre dos elementos. En caso de que el ángulo para la conexión de elementos sea menor, se consideran como una parte c/t interconectada. Los rigidizadores (nervios longitudinales, pendientes (labios) o protuberancias, etc.) no son reconocidos por el programa durante la generación automática de las partes c/t. Las partes c/t se deben ajustar manualmente. Puede realizar los cambios en la tabla "1.7 Anchos planos teóricos | EN 1993-1-3 "o en el cuadro de diálogo" Editar ancho plano teórico ".
La casilla de verificación para El elemento es "significativo" controla si un elemento curvo se considera parte ac/t. Si la longitud del arco es mayor que el diámetro que se introduce aquí, no se puede omitir.
Aparece un mensaje de error correspondiente antes del cálculo.
La opción Elemento ist "recto" se refiere a elementos curvos. Los arcos generalmente se excluyen de la determinación de los anchos eficaces porque las normas no proporcionan especificaciones claras. Se supone que un elemento curvo es recto si la relación entre la línea de conexión (nudo inicial/final) y la longitud del elemento es mayor que el valor especificado.

Palabras clave

Parte c/t Parte b/t
