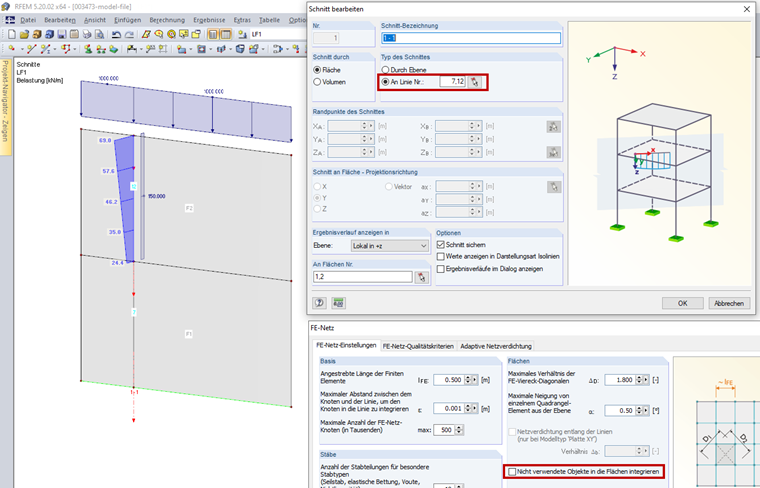

Если сечение было задано на неиспользуемой линии, активируйте флажок «Интегрировать неиспользуемые объекты в поверхности» в настройках сетки КЭ. На Рисунке 01 есть раздел, определенный в строке 7 и строке 12. Линия 7 не имеет других функций для Поверхности 1. Она не является ни граничной линией Поверхности 1, ни опорой, ни нагрузкой. В настройках сетки КЭ флажок «Интегрировать неиспользуемые объекты в поверхности» отключен, поэтому диаграммы результатов в строке 7 не отображаются. С другой стороны, линия 12 подвержена нагрузке, поэтому на ней отображаются диаграммы результатов. При отметке флажка «Интегрировать неиспользованные объекты в поверхности», диаграммы результатов также отображаются в строке 7.

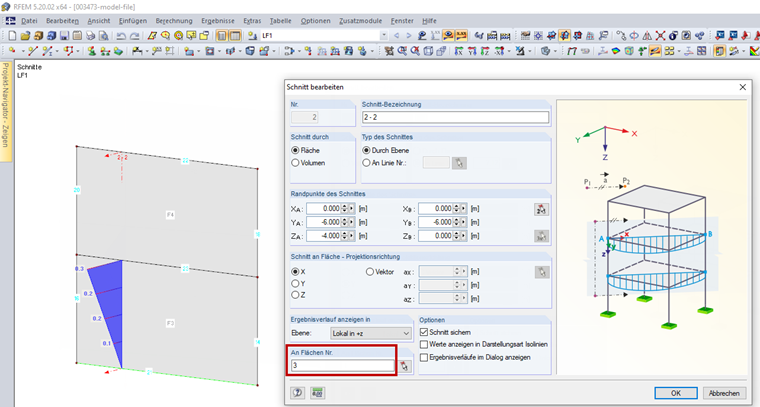

Если разрез проходит через несколько поверхностей, то в поле «На поверхности №» необходимо указать соответствующие поверхности. раздел. На рисунке 02 показан разрез Поверхности 3 и Поверхности 4. В статье «На поверхностях №» В разделе «Поверхность 3» задано только то, что диаграммы результатов отображаются только на этой поверхности. Поверхность 4 должна быть указана в поле «На поверхности №». раздел, чтобы также отобразить здесь диаграммы результатов.
