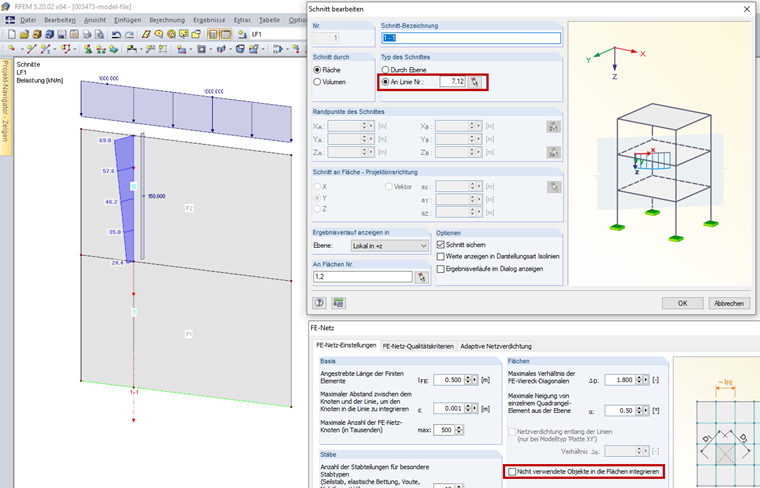

Jeżeli przekrój został zdefiniowany na nieużywanej linii, należy aktywować opcję "Integrować nieużywane obiekty z powierzchniami" w Ustawieniach siatki ES. Na rysunku 01 znajduje się sekcja zdefiniowana w wierszach 7 i 12. Linia 7 nie ma innej funkcji dla powierzchni 1. Nie jest to linia graniczna powierzchni 1, nie ma też podpory ani obciążenia. W Ustawieniach siatki ES pole wyboru „Zintegrować nieużywane obiekty z powierzchniami” jest nieaktywne, aby w wierszu 7 nie były wyświetlane wykresy wyników. Z drugiej strony, linia 12 jest obciążona, więc w tej linii wyświetlane są wykresy wyników. W przypadku zaznaczenia pola wyboru "Integrować nieużywane obiekty z powierzchniami" wykresy wyników są również wyświetlane w wierszu 7.

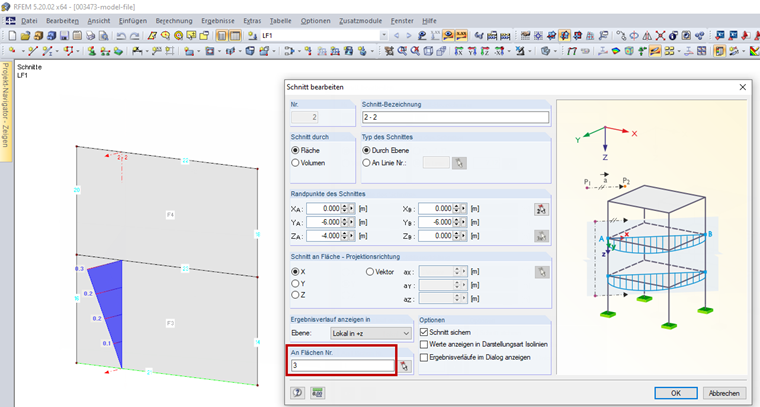

Jeżeli przekrój przebiega przez kilka powierzchni, odpowiednie powierzchnie należy określić w polu „Na powierzchni nr”. sekcja. Rysunek 02 pokazuje przekrój przez powierzchnię 3 i powierzchnię 4. W sekcji „Na powierzchniach nr” w sekcji Powierzchnia 3 jest określona tylko w taki sposób, że wykresy wyników są wyświetlane tylko na tej powierzchni. Powierzchnia 4 musiałaby zostać określona w polu „Na powierzchniach nr”. w celu wyświetlenia wykresów wyników w tym miejscu.
